En esta lección vas a aprender cómo cambiar el brillo de un LED usando resistencias de diferentes valores. Es un paso clave para entender cómo manejar la corriente en tus prototipos.
Componentes necesarios
(1) Elegoo Uno R3, (1) LED rojo de 5mm, (1) Resistencia de 220Ω, (1) Resistencia de 1kΩ, (1) Resistencia de 10kΩ, (1) Protoboard de 830 puntos, (2) Cables puente M-M.
Introducción a los componentes

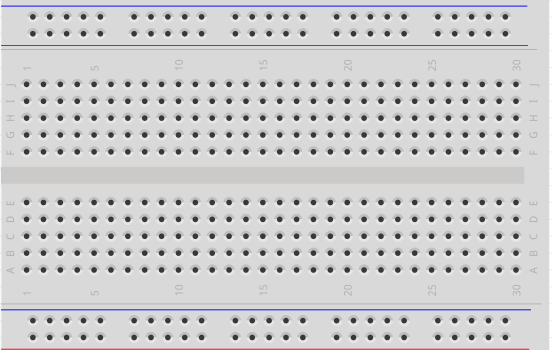

Protoboard: Esta placa te deja armar circuitos rápido sin soldar. Los agujeros están conectados por tiras metálicas internas. Las filas cortas están unidas entre sí, pero hay un canal central que las separa, ideal para conectar integrados. En los bordes suelen tener rieles largos para el positivo (+5V) y la masa (GND), que sirven para llevar energía a todo el tablero.
LED: Son luces indicadoras que casi no gastan energía. El de 5mm es el estándar. Acordate que tienen polaridad: la pata larga es el positivo y el lado plano de la carcasa es el negativo. Nunca los conectes directo a la fuente; siempre usá una resistencia para limitar la corriente, porque si no, se queman enseguida.

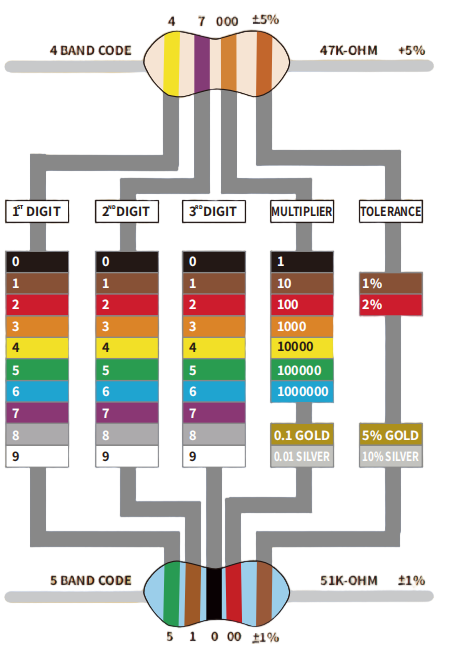

Resistencias: Se encargan de resistir el flujo eléctrico. Se miden en Ohms (Ω). Vas a ver que tienen bandas de colores que indican su valor. No tienen lado positivo ni negativo, así que las podés poner para cualquier lado en el circuito.

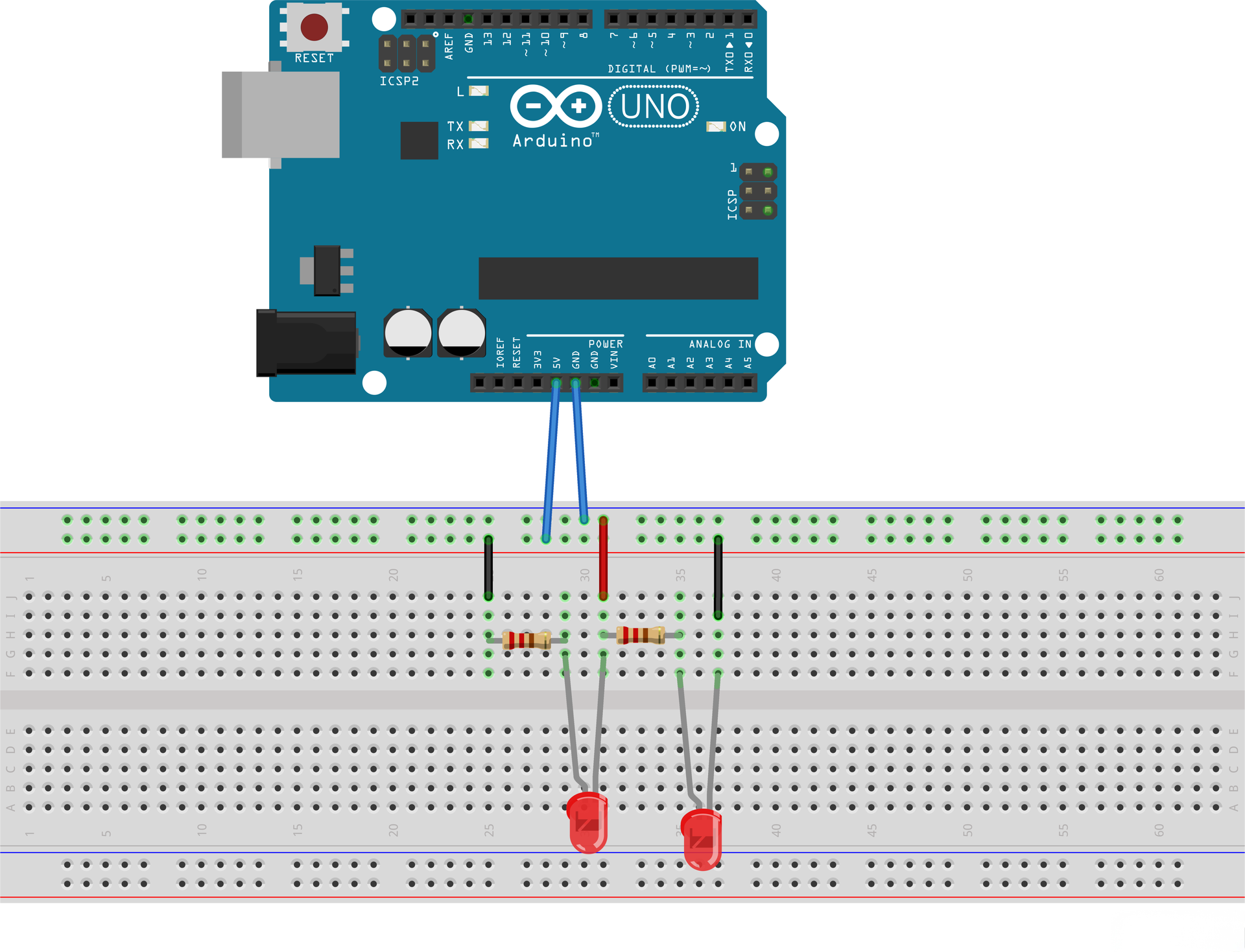

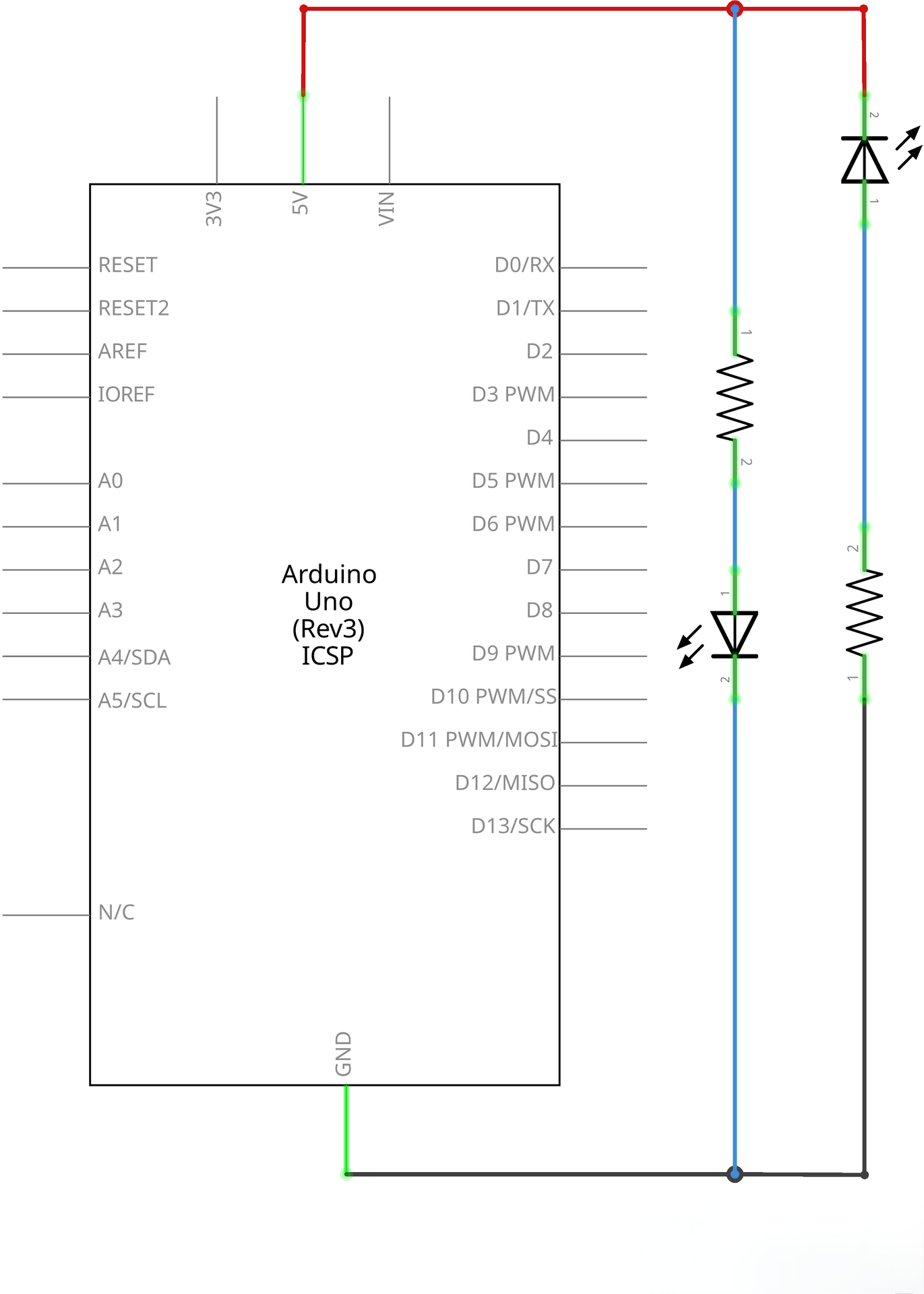

Esquema de conexión y diagrama de cableado
Usamos el pin de 5V del UNO para darle energía al LED y la resistencia. Vas a notar que con la resistencia de 220Ω el LED brilla un montón, pero si ponés la de 10kΩ, la luz apenas se va a ver. Probá sacando y poniendo el cable rojo como si fuera un interruptor para ver bien el cambio de intensidad.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
