Cómo cambiar el sensor de proximidad

En esta guía te mostramos paso a paso cómo reemplazar el sensor de proximidad en tu impresora Neptune. Asegurate de tener las herramientas a mano y dejá enfriar el cabezal antes de arrancar.

Herramientas y materiales

• Llave Allen H2.0
• Llave Allen H2.5
• Destornillador Phillips
• Un sensor de proximidad nuevo

Video tutorial

Precauciones

Apagá la máquina y esperá a que el cabezal de impresión se enfríe por completo antes de meter mano.

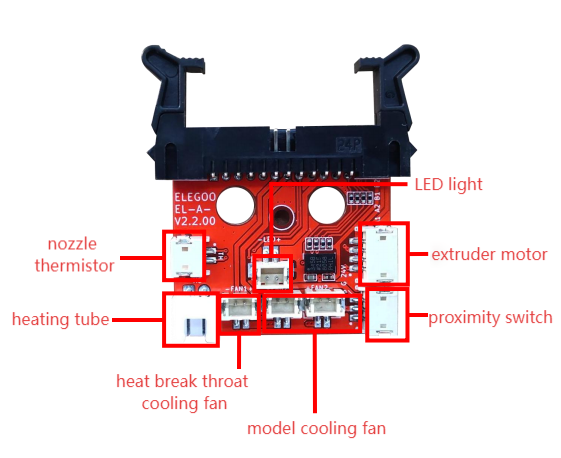

Diagrama de cableado de la placa adaptadora del extruder

Instrucciones

1. Sacar el cabezal de impresión

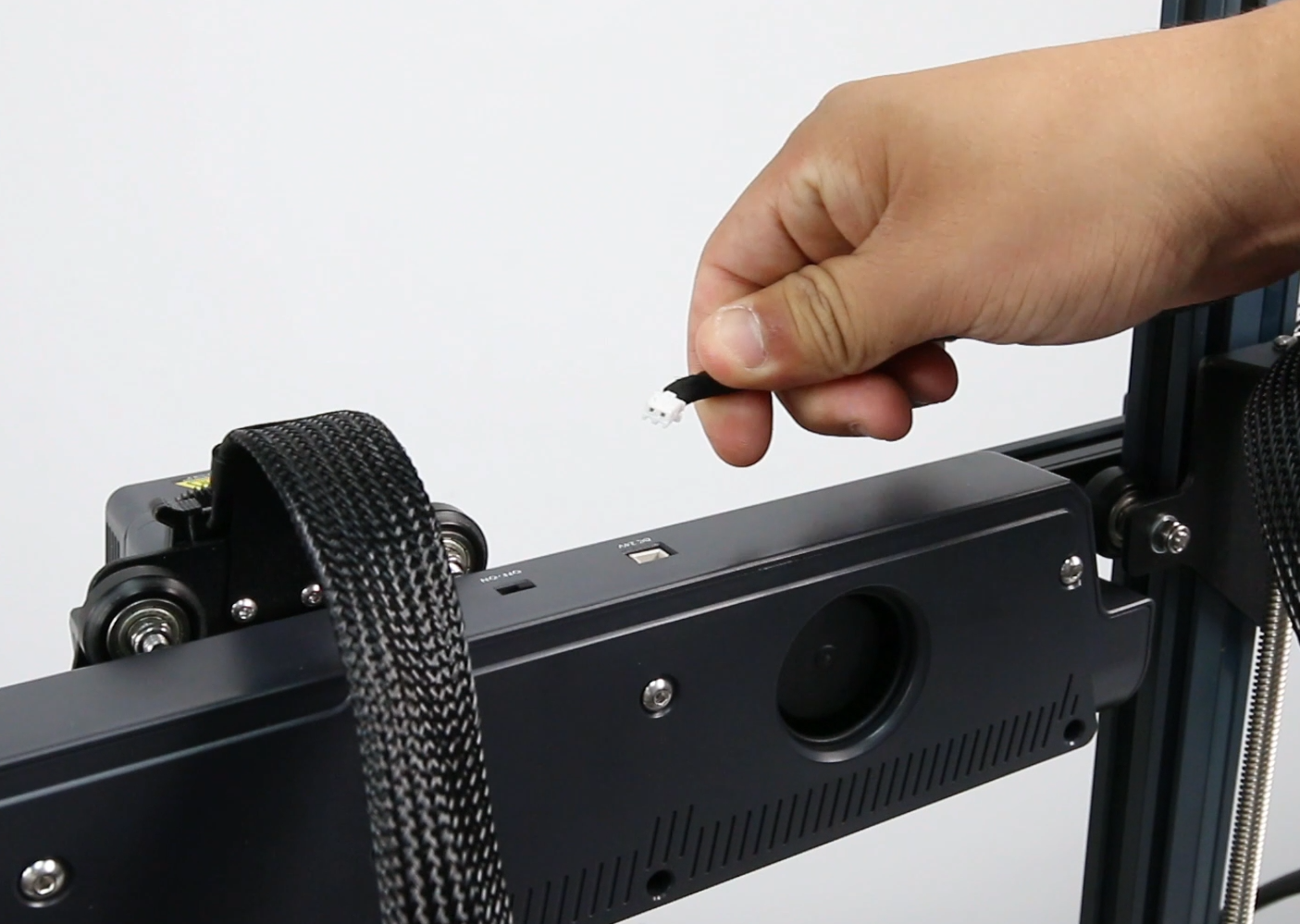

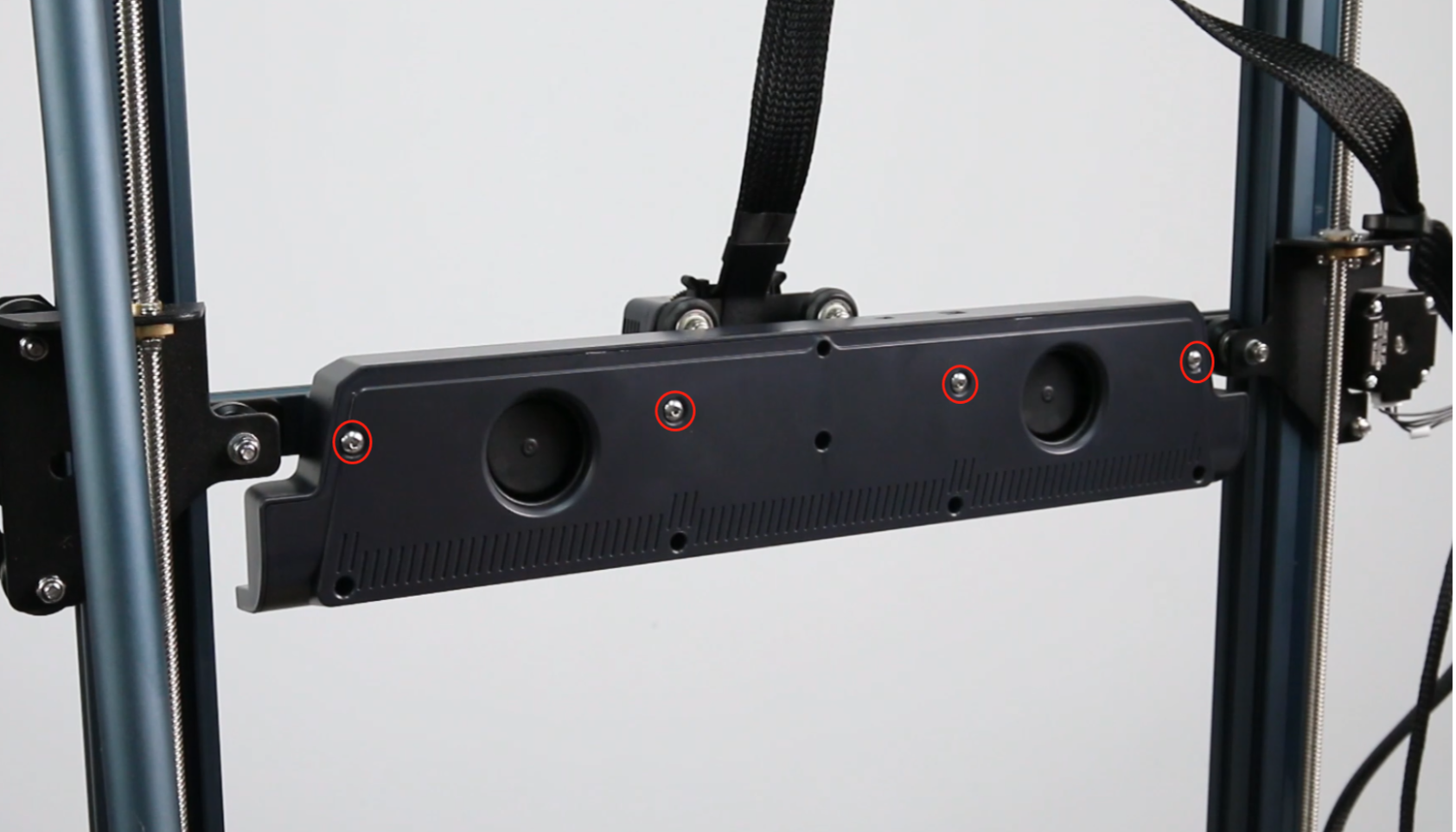

1. Apagá la impresora. Desenchufá los cables del puerto del ventilador que está justo atrás del cabezal. Aflojá los cuatro tornillos del ventilador trasero con una llave Allen H2.5 y sacalo.

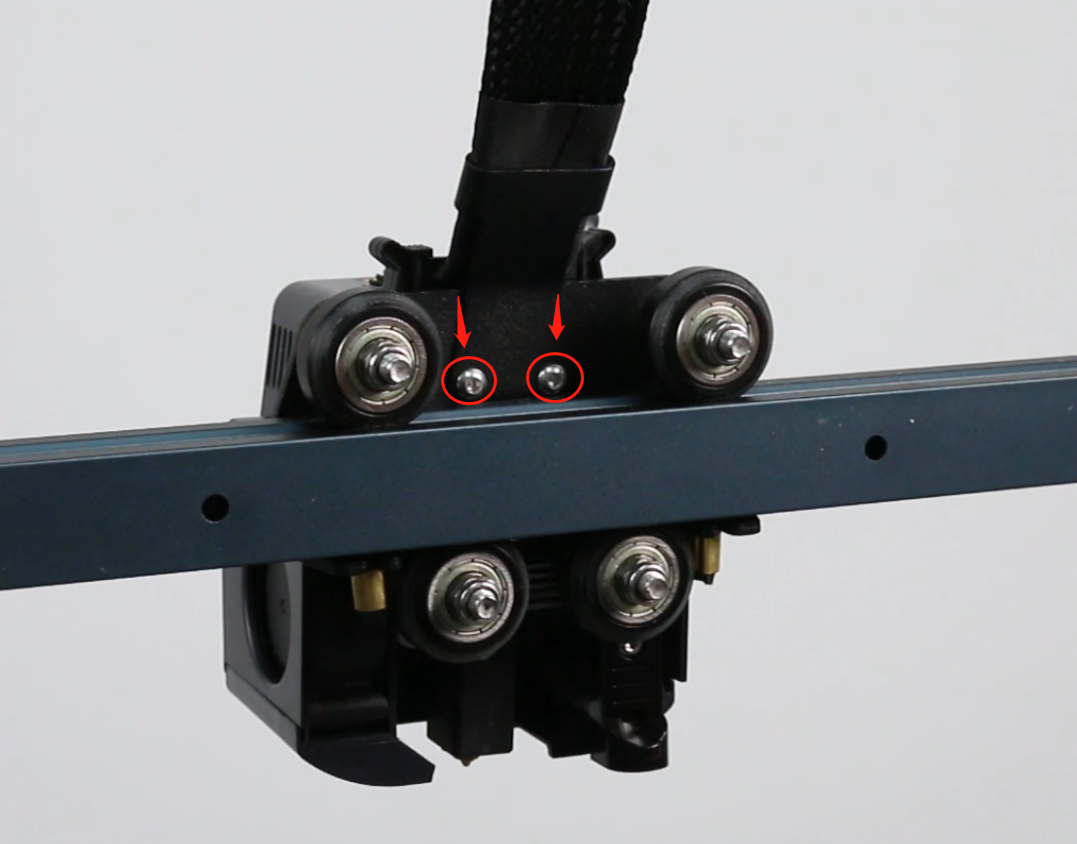

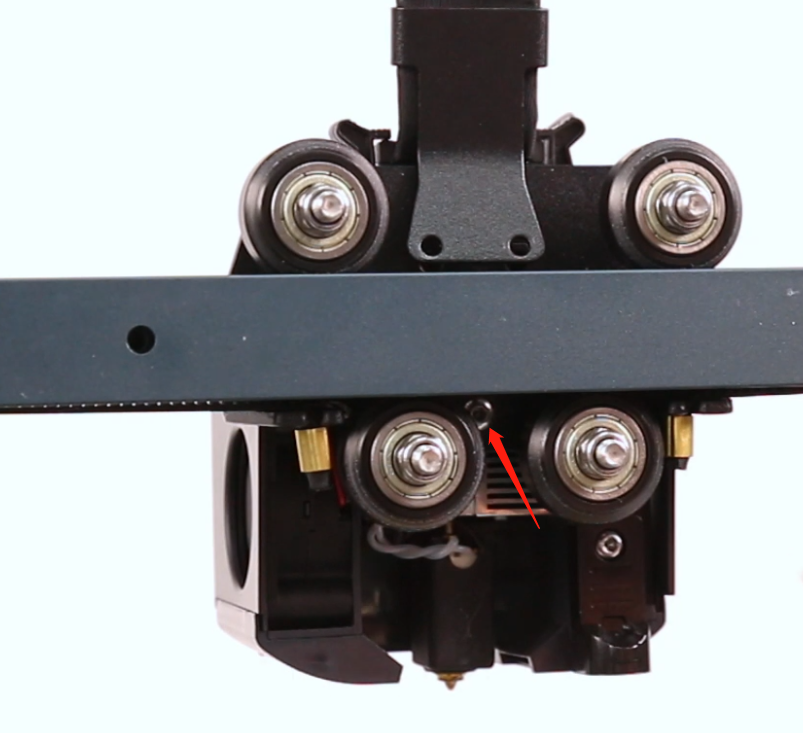

2. Aflojá los 2 tornillos que sujetan el cabezal de impresión con una llave Allen de 2.5 mm.
3. Apretá las trabas del conector de ambos lados con la mano. El cable del cabezal va a saltar solo; ahí lo podés sacar.

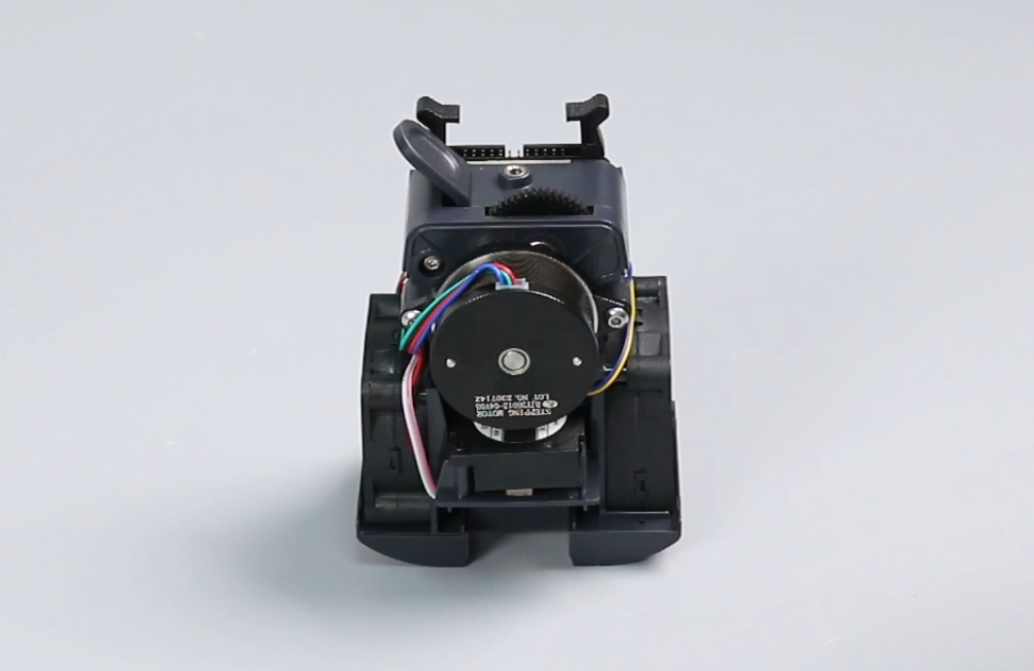

4. Aflojá los 3 tornillos que agarran la tapa trasera del cabezal con una llave Allen de 2.0 mm y retirá la tapa.

2. Cambiar el sensor de proximidad viejo por uno nuevo

1. Separá la tapa frontal del conjunto del cabezal.

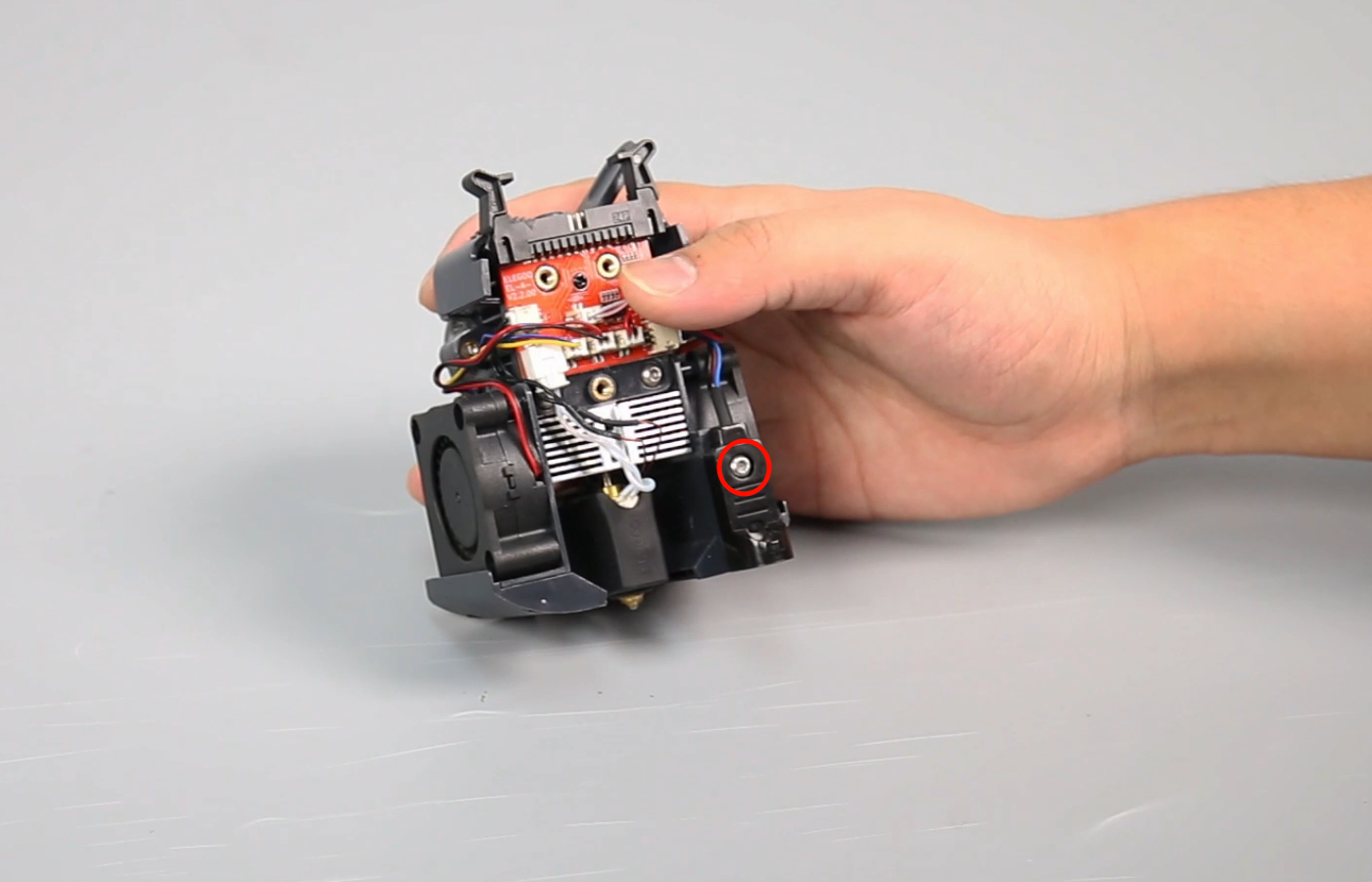

2. Aflojá los tornillos del sensor de proximidad usando una llave Allen H2.0.
3. Desenchufá el cable del sensor de la placa adaptadora del extruder y cambialo por el sensor nuevo.
4. Alineá el agujero del pin de guía, acomodá el sensor en su posición de montaje y ajustá los tornillos.

3. Instalar el cabezal de impresión

1. Colocá la tapa frontal del cabezal (tiene un diseño con ranuras, entra deslizándola).
2. Ubicá el cabezal en su posición frontal de instalación. Ajustá los dos tornillos de la tapa frontal usando la llave Allen H2.0.

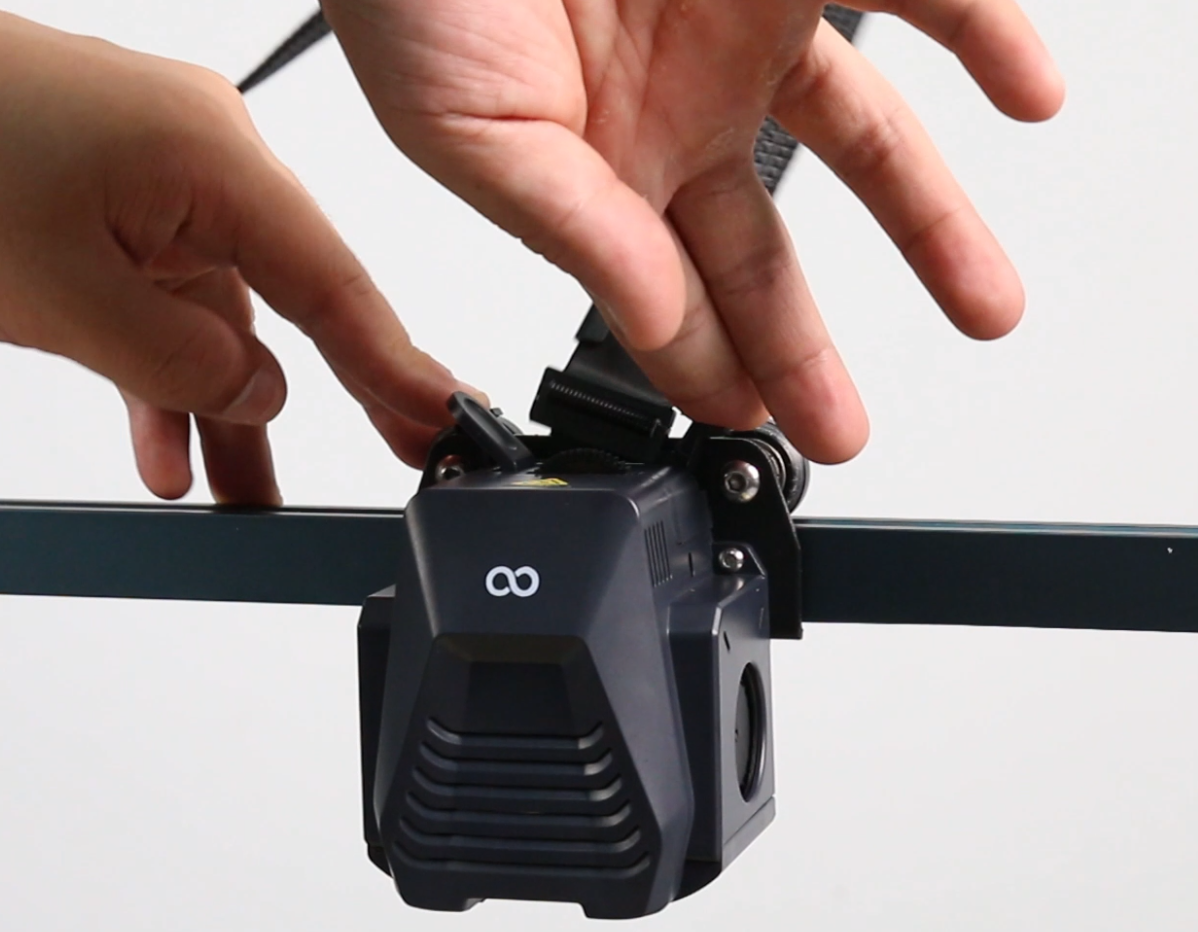

3. Apretá las trabas del conector hacia los costados para abrir el puerto. Enchufá el cable del cabezal (fijate que pase por abajo del perfil superior).

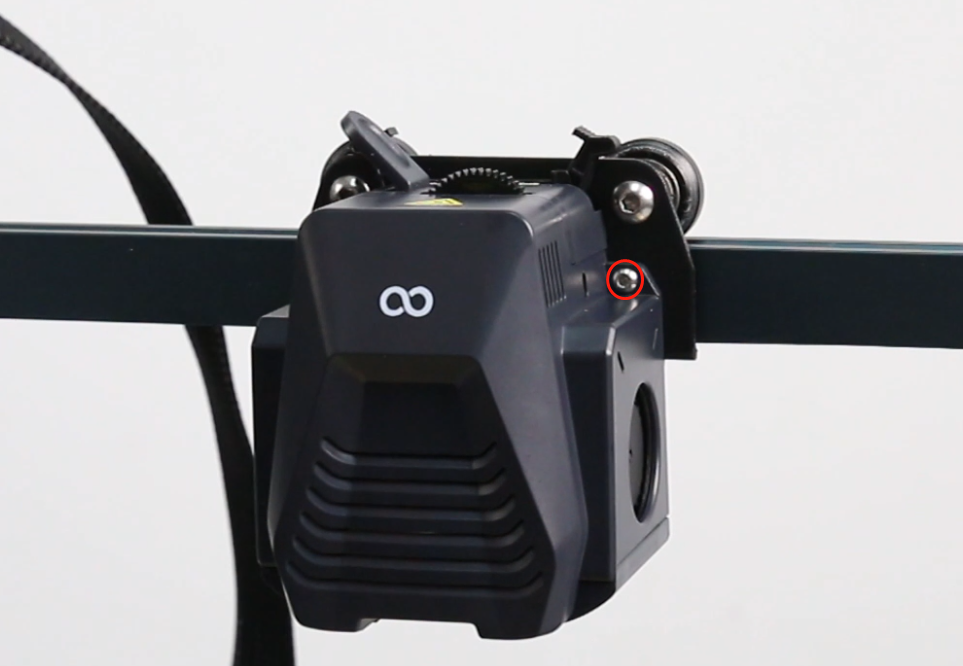

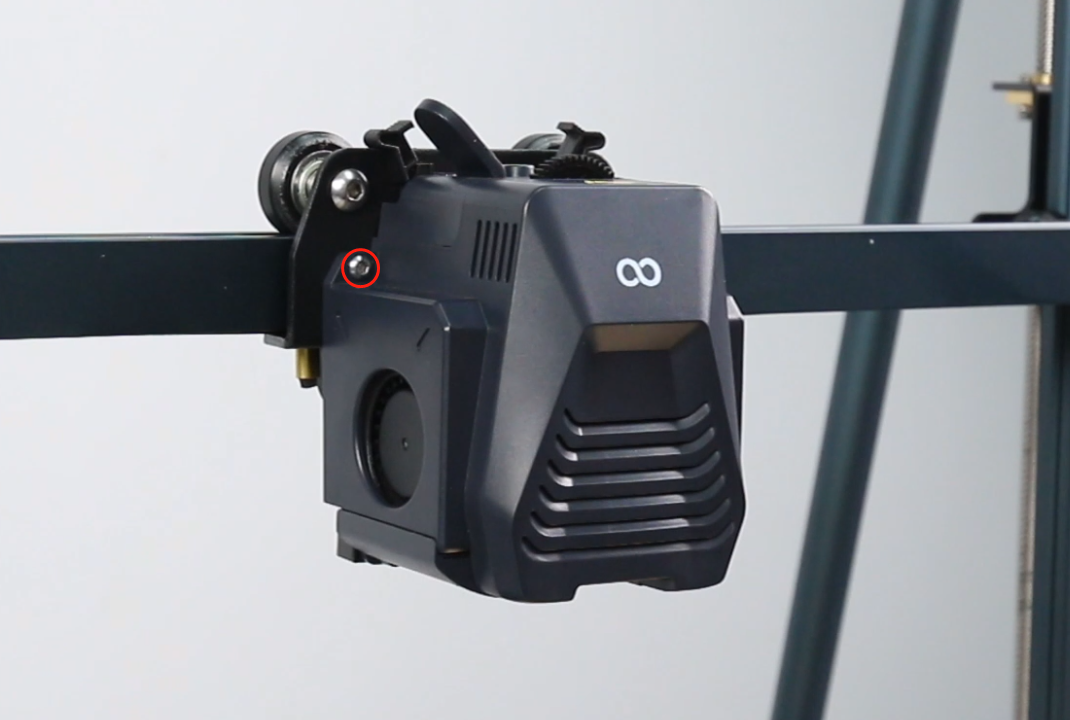

4. Ajustá los dos tornillos de la traba del cable y un tornillo de fijación del cabezal con la llave Allen H2.0.
5. Alineá el ventilador con los agujeros e instalalo. Ajustá los cuatro tornillos del ventilador trasero (va con la salida de aire para abajo) con la llave Allen H2.5. Conectá el cable en su puerto.
6. Una vez que vuelvas a nivelarla, la impresora ya está lista para usar.

Galería de referencia

Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
