Reemplazo de la placa de corriente constante

En esta guía te explicamos paso a paso cómo reemplazar la placa de corriente constante de tu impresora Jupiter. Asegurate de tener a mano las herramientas necesarias y de identificar bien los cables antes de desconectarlos para armar todo más fácil.

Herramientas y materiales

• 1x Llave Allen de 2.5 mm

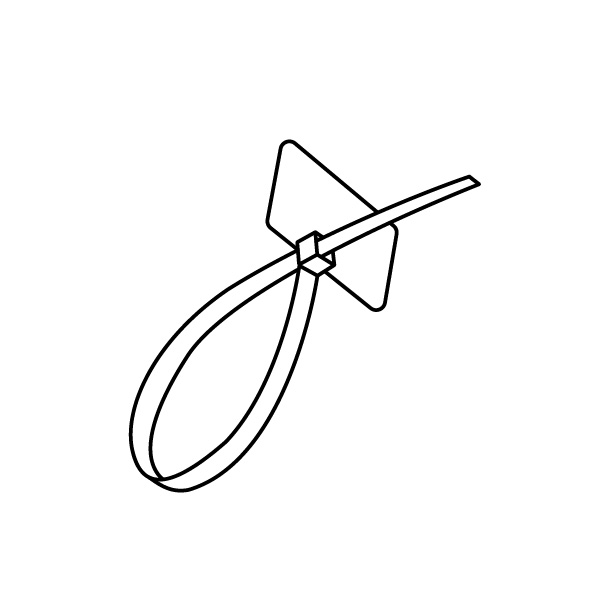

• Precintos o etiquetas
• Una placa de corriente constante nueva

Instrucciones

1. Apagá la impresora y desenchufá el cable de alimentación.

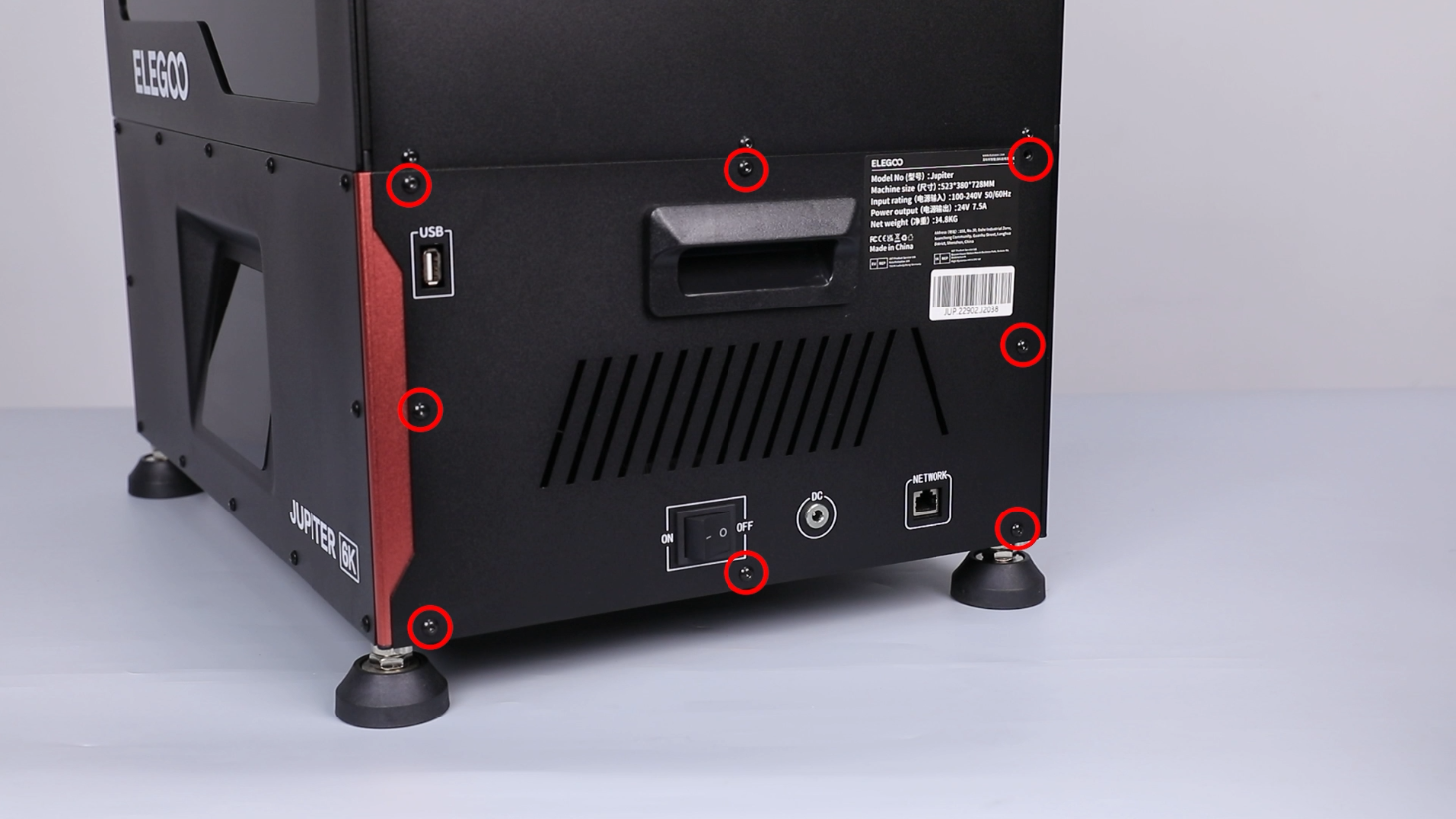

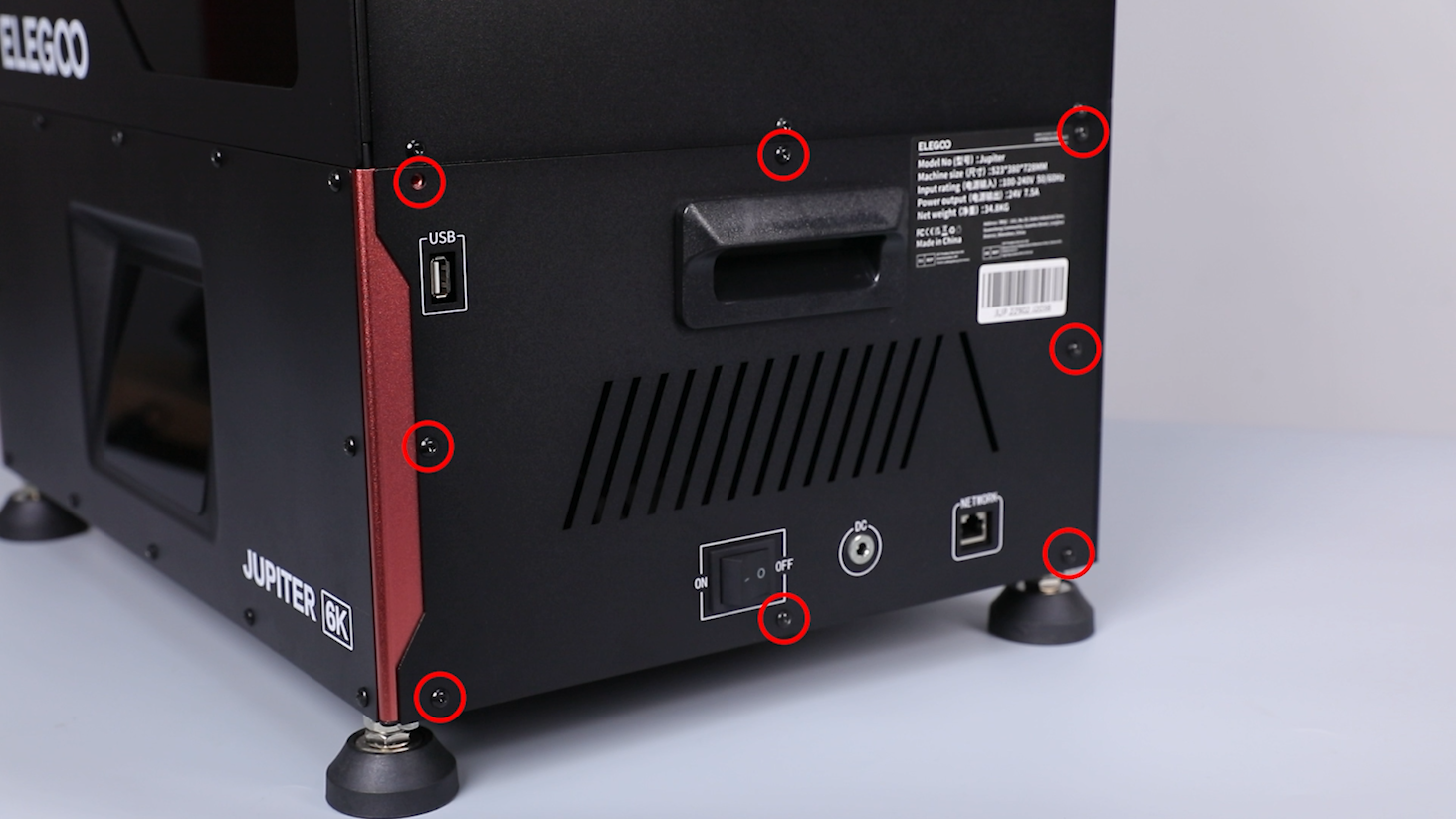

2. Aflojá los 8 tornillos que sujetan la tapa derecha usando una llave Allen de 2.5 mm.

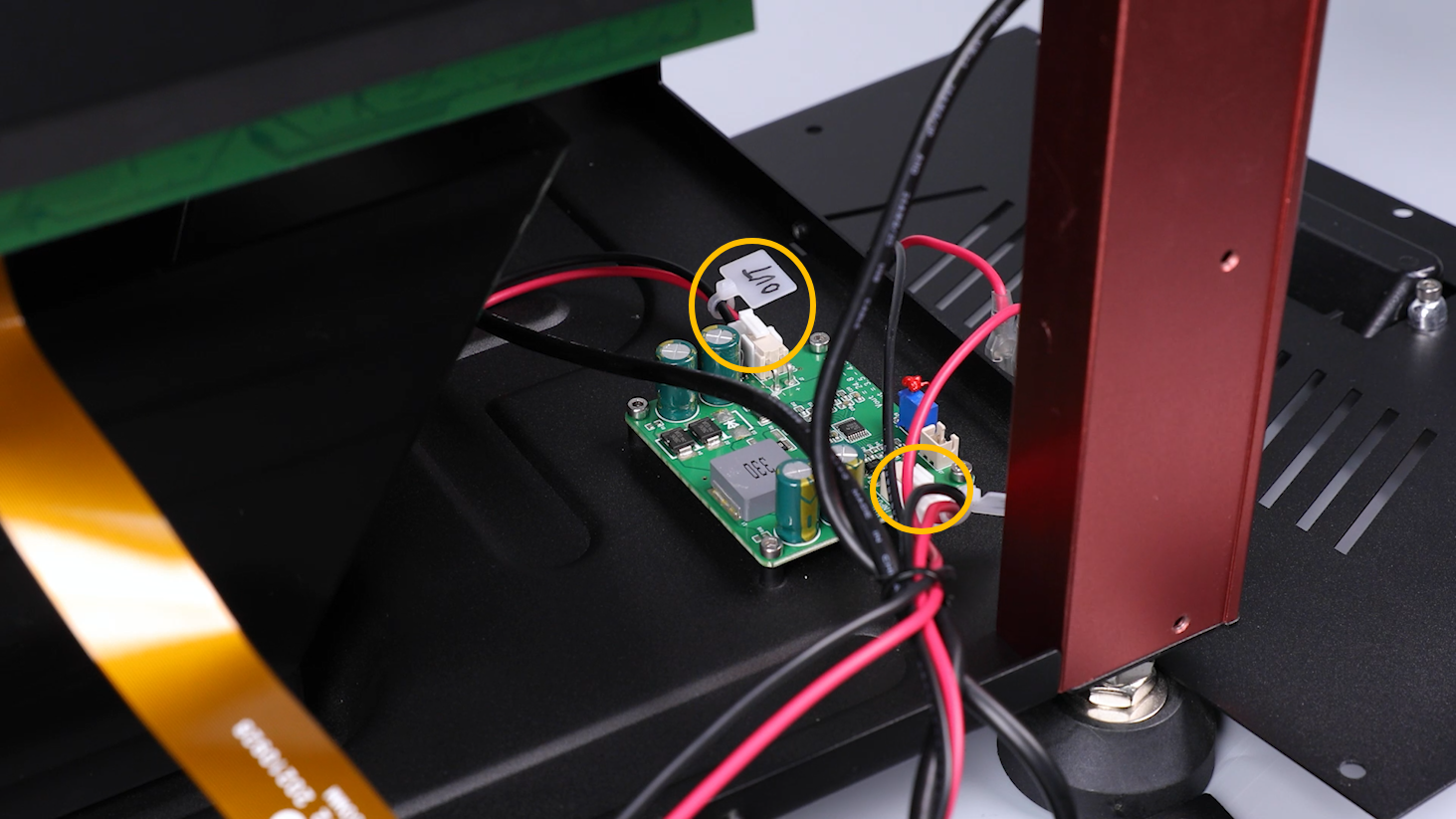

3. Apoyá la tapa derecha para que quede plana. Usando etiquetas o precintos, marcá los cables en la placa de corriente constante.

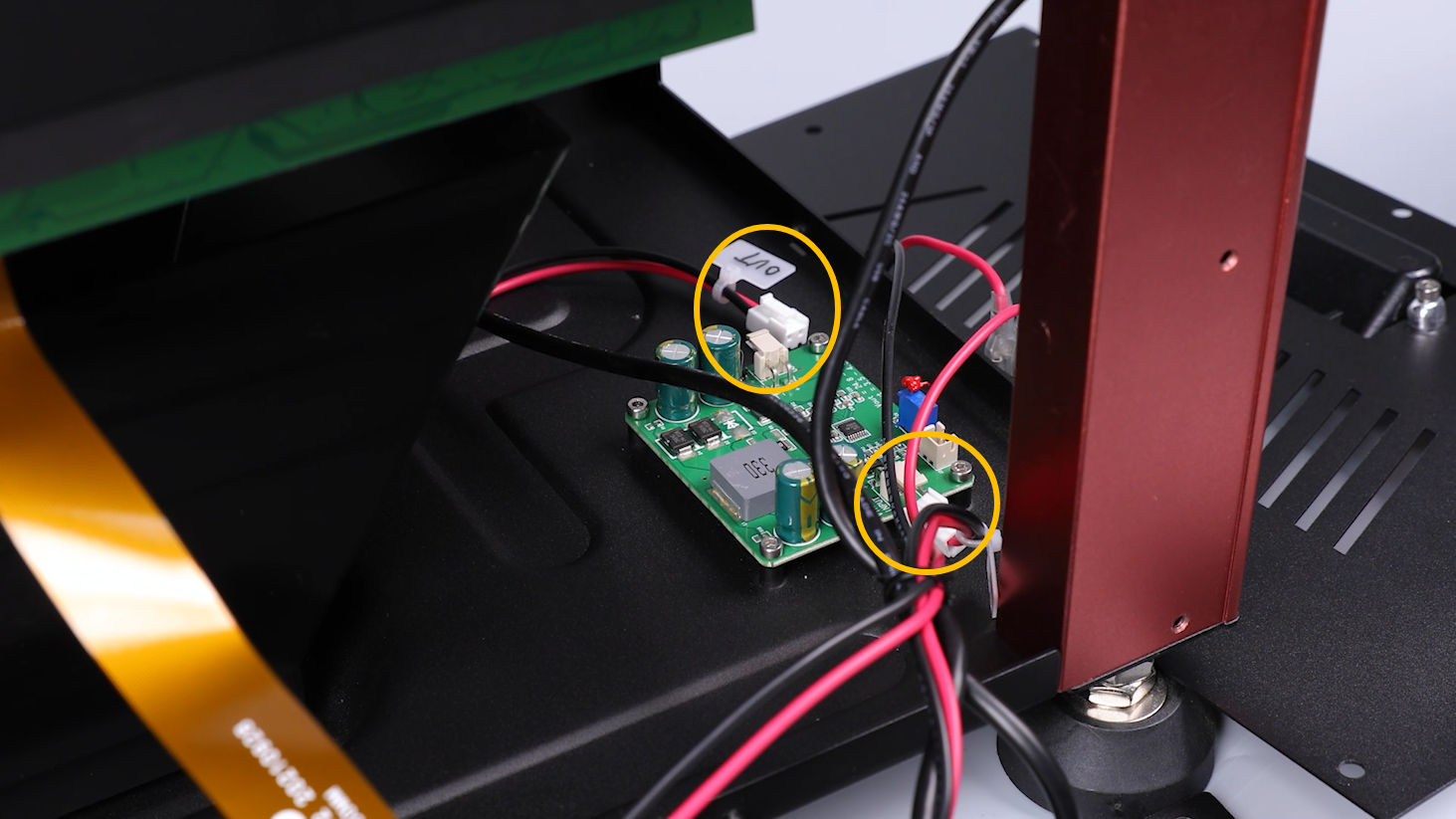

4. Desconectá los cables de todos los puertos de la placa de corriente constante.

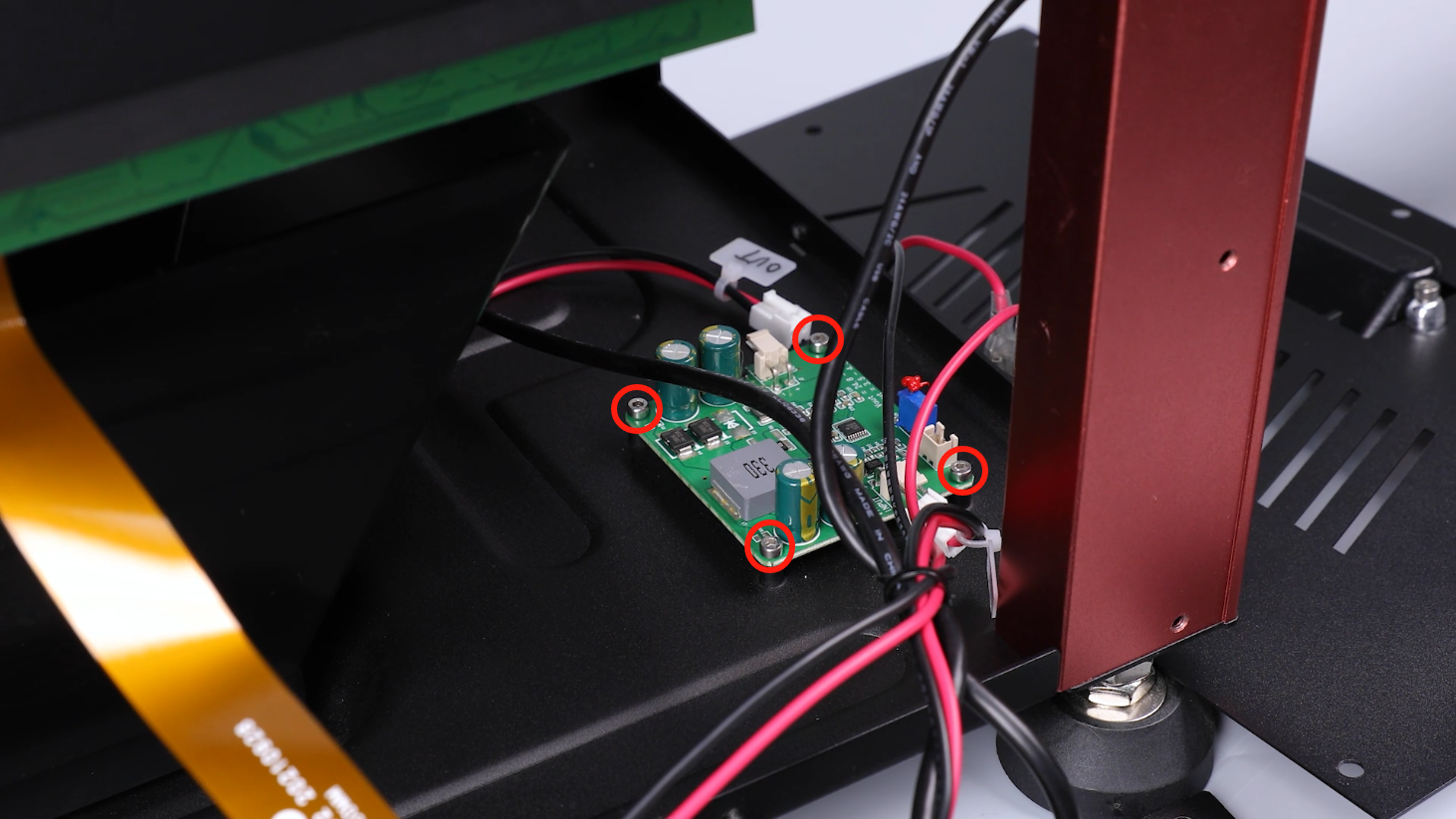

5. Aflojá los 4 tornillos que sostienen la placa de corriente constante con la llave Allen de 2.5 mm y sacá la placa vieja.

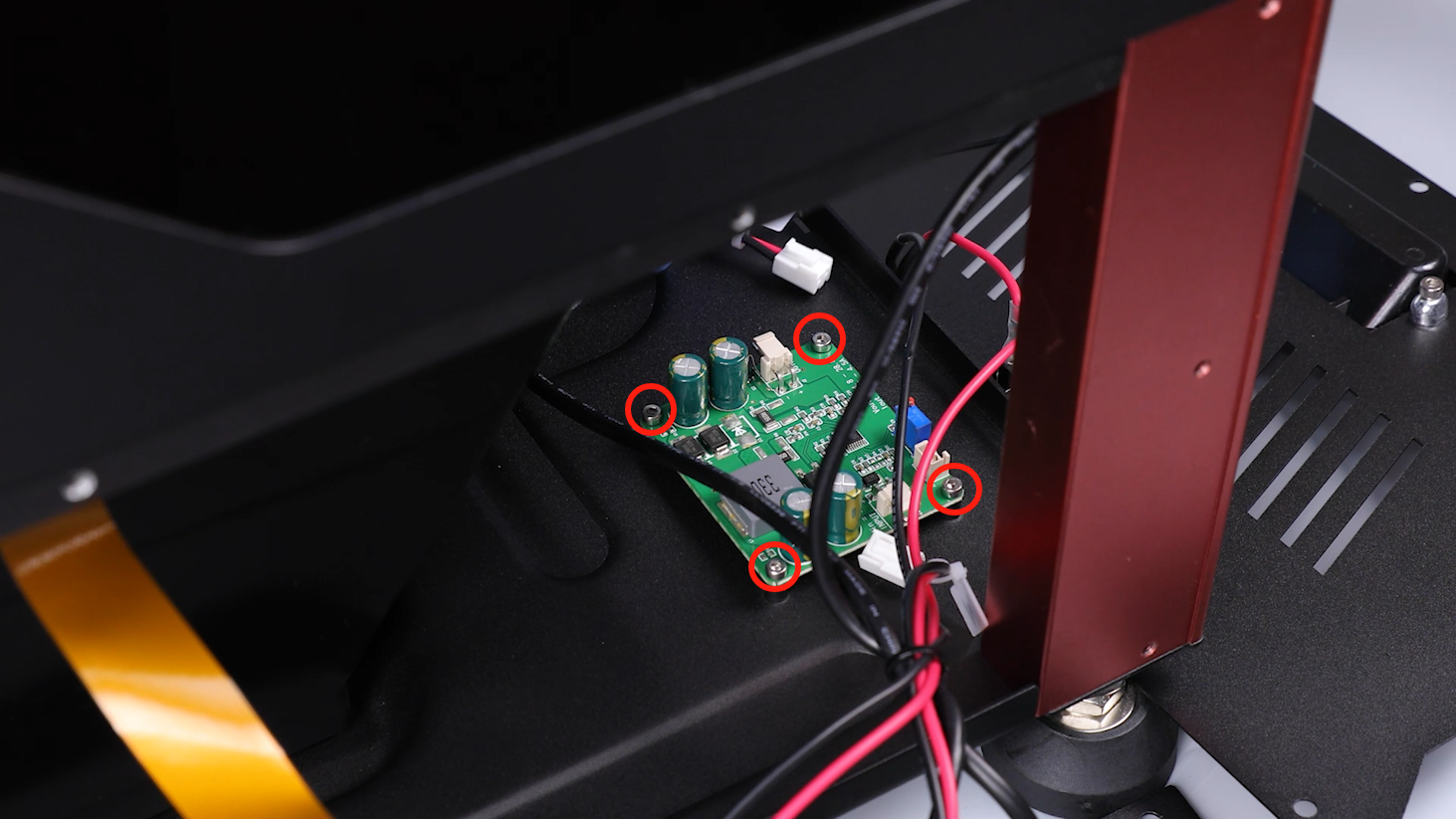

6. Prepará la placa de corriente constante nueva. Alineala con los agujeros y ponela en su lugar. Ajustá los cuatro tornillos usando la llave Allen de 2.5 mm.

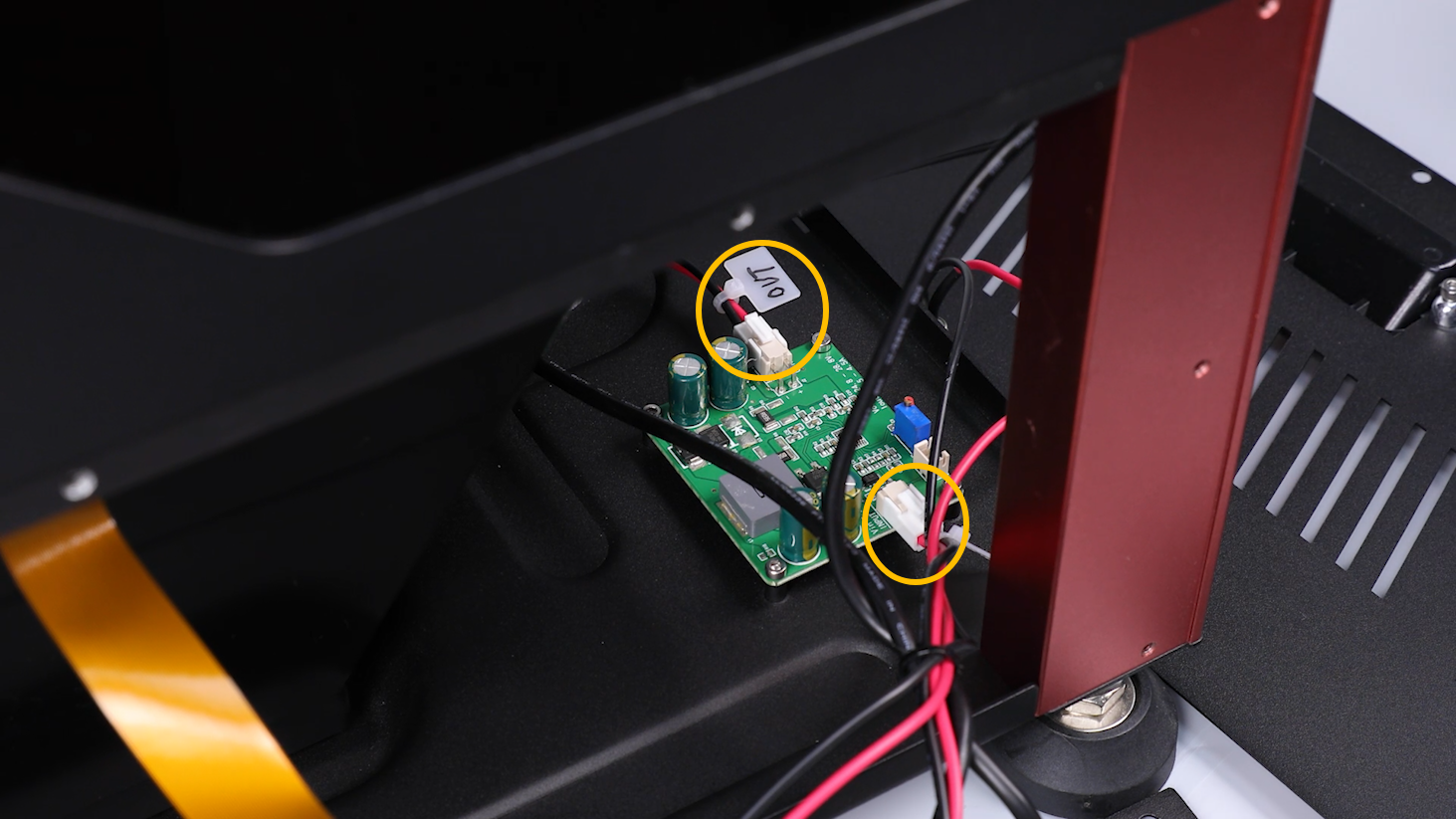

7. Conectá los cables en los puertos de la placa nueva guiándote por las etiquetas que pusiste antes.
8. Alineá la tapa derecha con los agujeros y ponela en su posición de instalación. Ajustá los ocho tornillos usando la llave Allen de 2.5 mm.

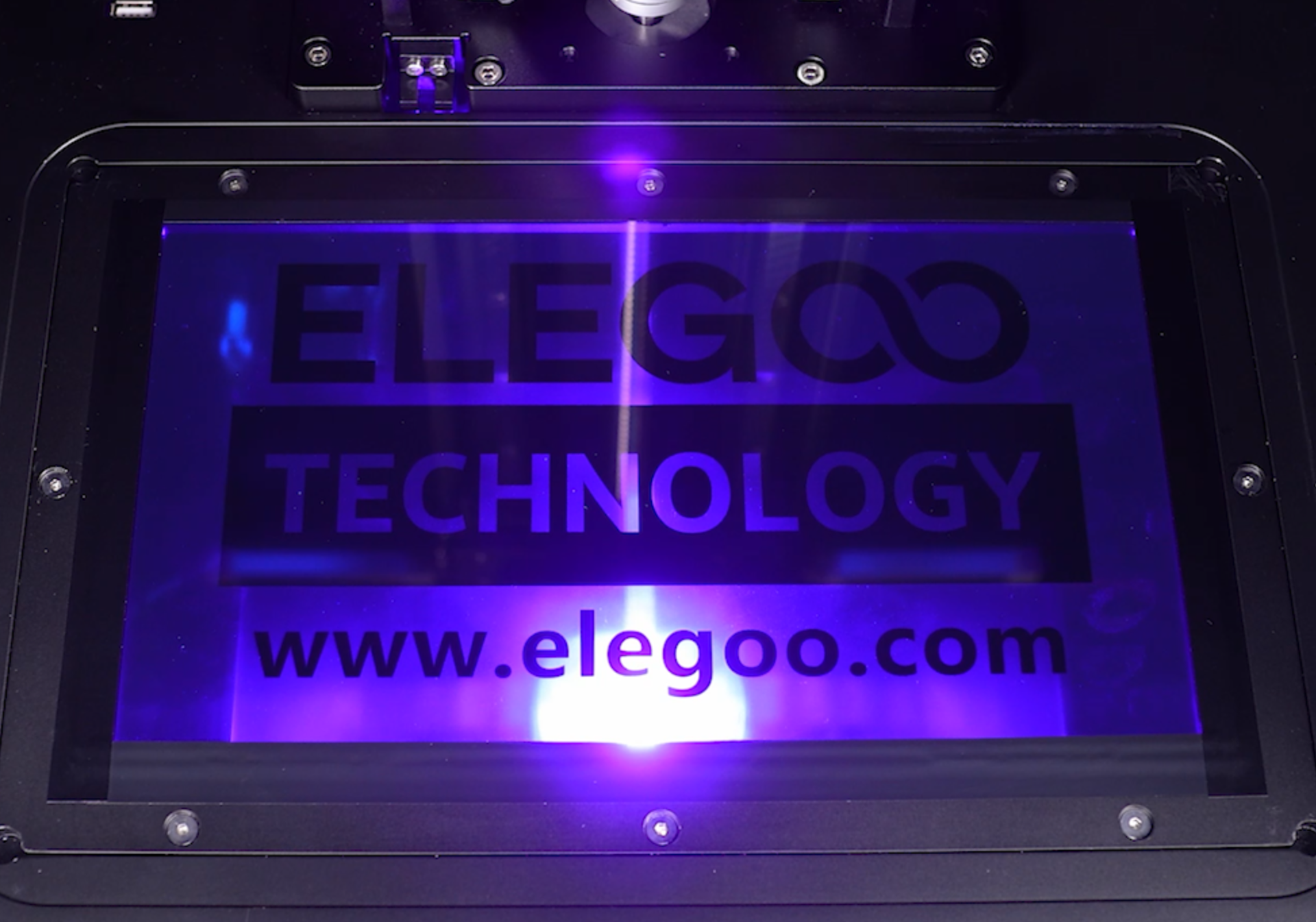

9. Prendé la impresora. Seleccioná Tool - Calibration - Next. Si la pantalla LCD muestra el logo de ELEGOO, la impresora ya está lista para usar.

Galería de referencia

Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
