Reemplazo del motor del husillo

Esta guía te muestra paso a paso cómo reemplazar el motor del husillo en tu impresora 3D. Asegurate de preparar bien las herramientas necesarias y trabajá con cuidado para no pellizcar ningún cable plano. Te recomendamos mirar el video de referencia para tener más claro el desarme antes de arrancar.

Herramientas y materiales necesarios

• Llave Allen de 2.0 mm
• Llave Allen de 2.5 mm
• Llave Allen de 3.0 mm
• Alicate de corte diagonal
• Precintos con etiquetas (o cinta para rotular)
• Hisopos
• Lubricante

Video de referencia

https://youtu.be/028xSfuYwIc

Pasos de la operación

1. Apagá la impresora 3D y desenchufá el cable de alimentación.

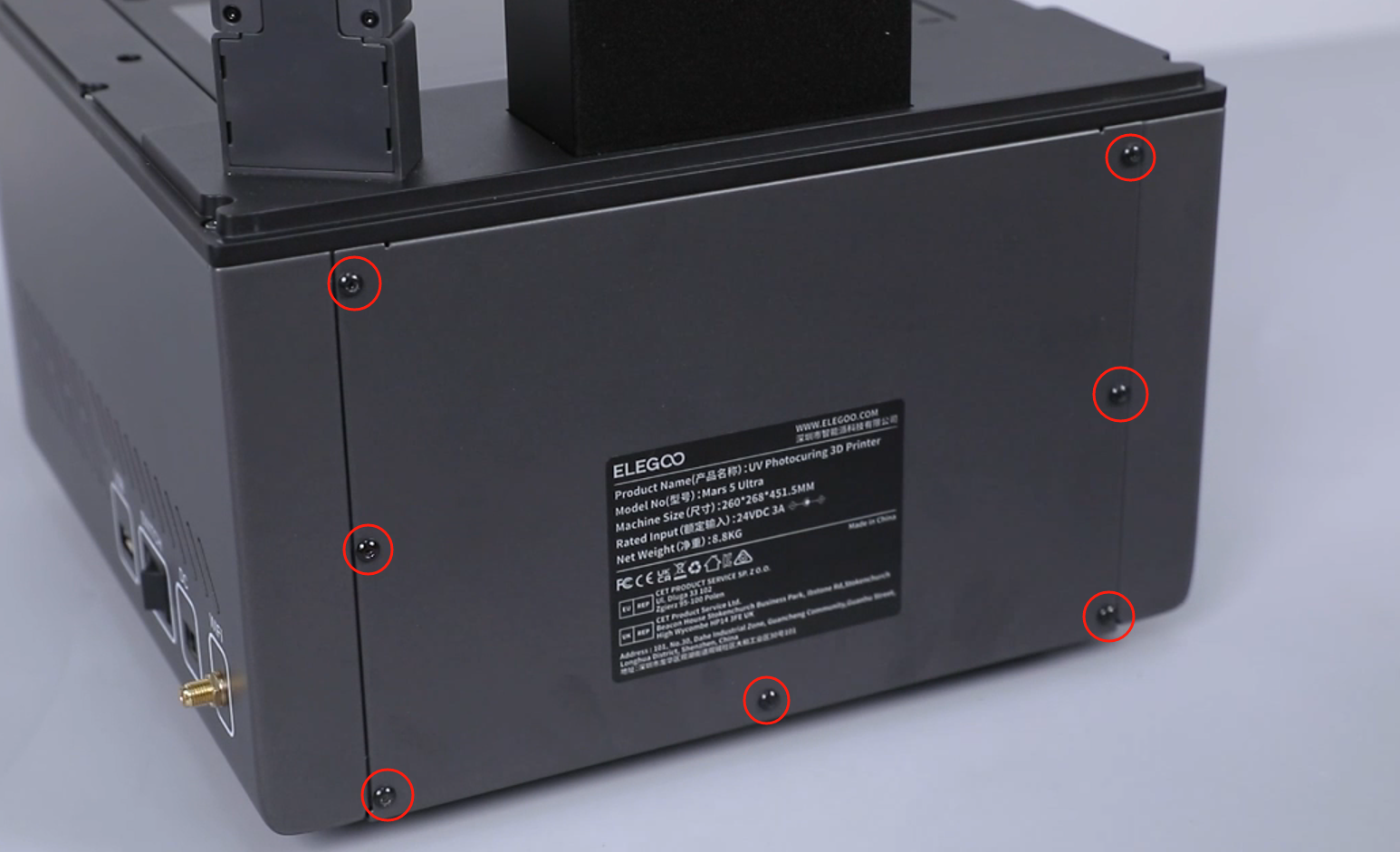

2. Aflojá los 7 tornillos que fijan la tapa trasera con una llave Allen de 2.0 mm y retirala.

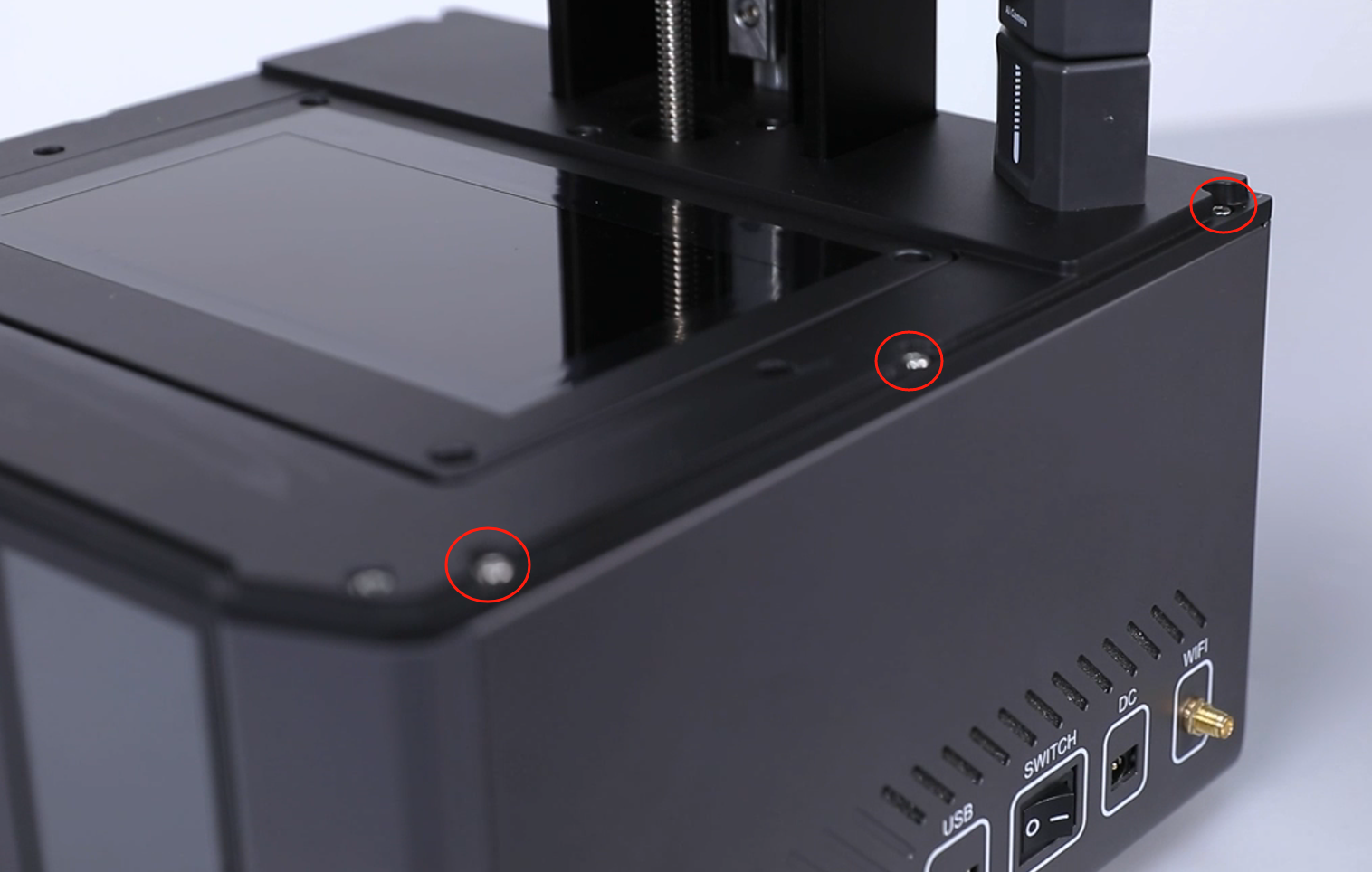

3. Aflojá los 3 tornillos de la parte superior de la tapa derecha con una llave Allen de 2.5 mm.
4. Aflojá los otros 3 tornillos que fijan la tapa derecha con una llave Allen de 2.5 mm (repetido en el original).

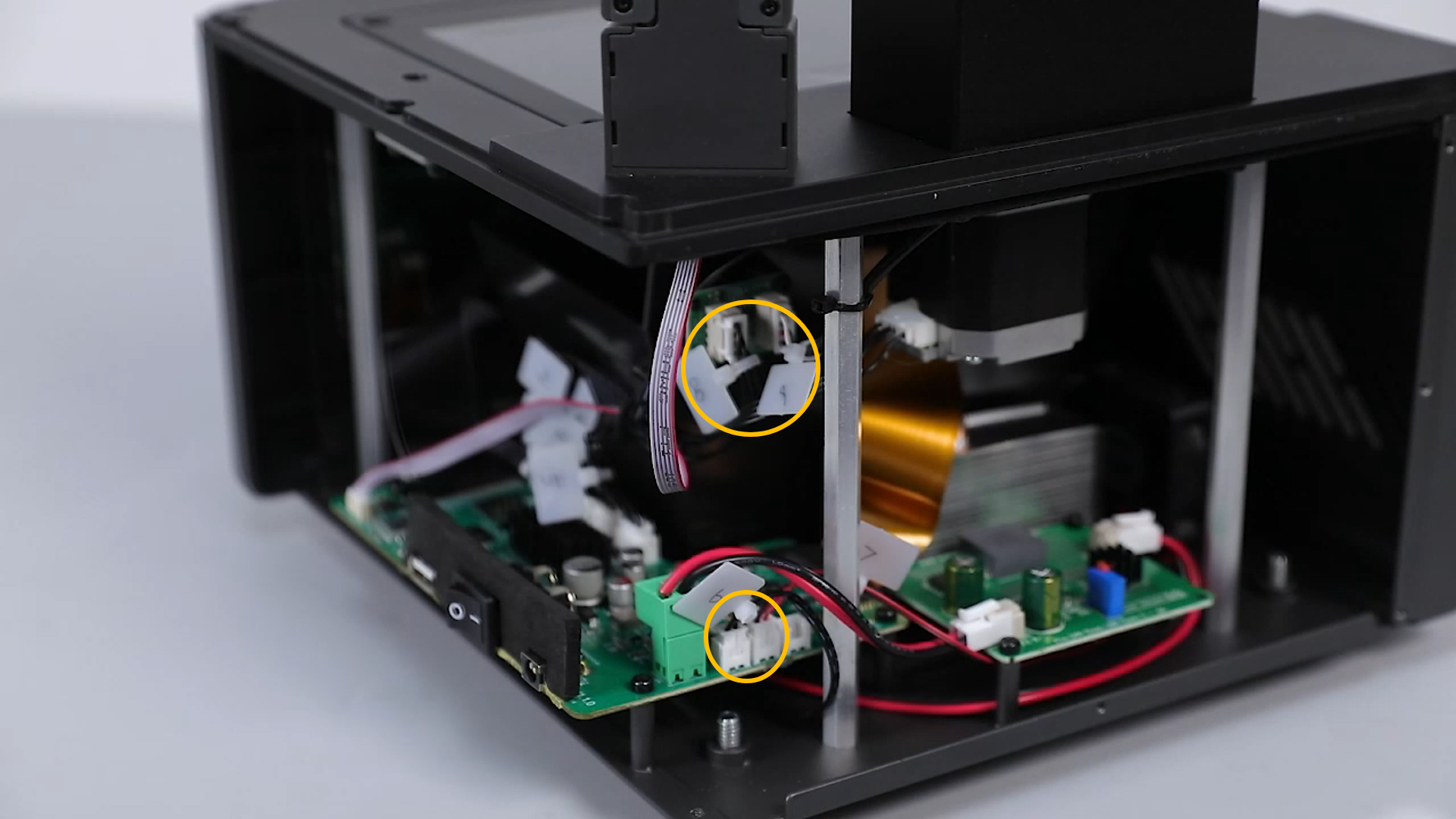

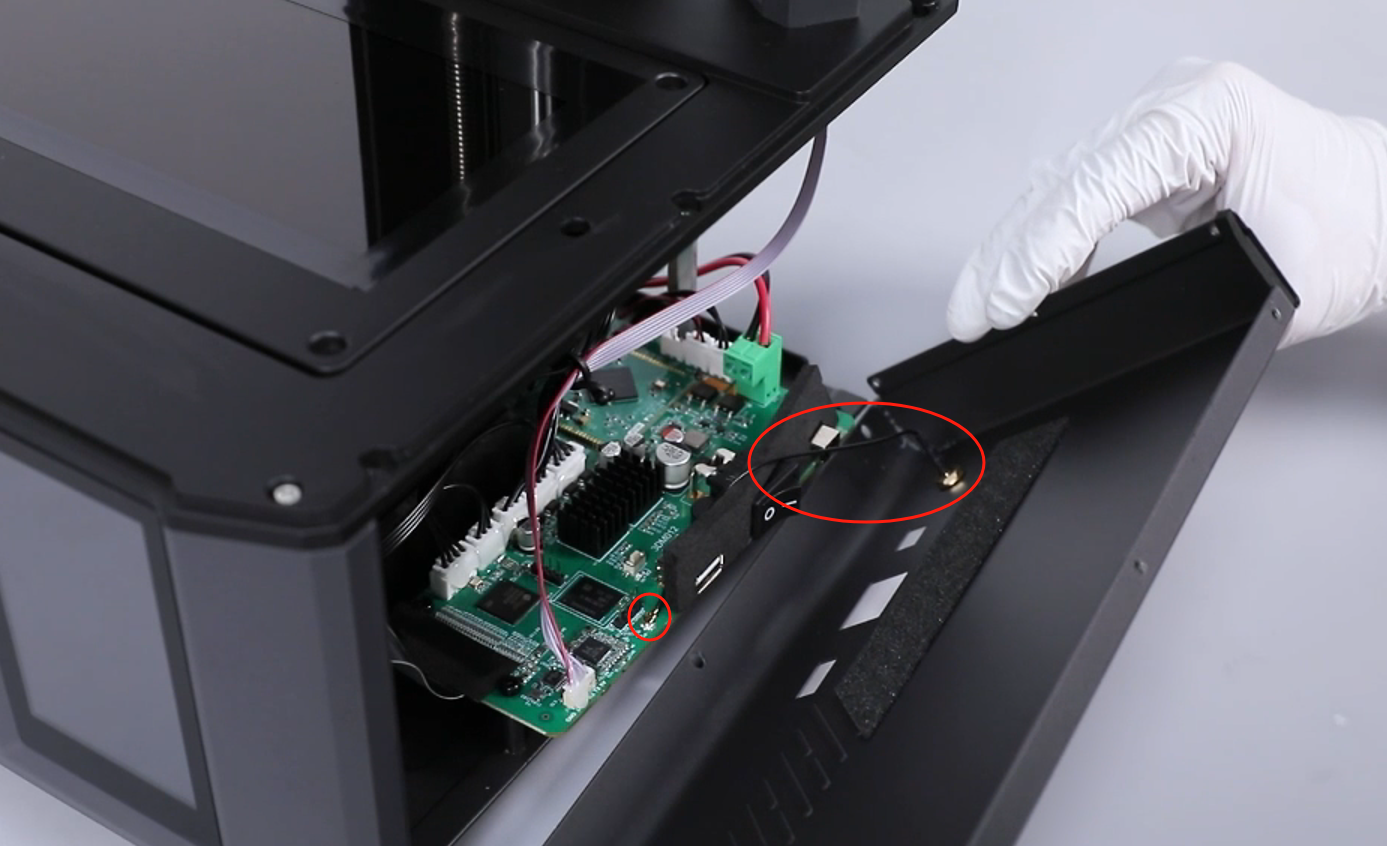

5. Adentro hay cables planos de wifi conectados. Abrí despacio la tapa derecha, desenchufá el cable del puerto en la placa base y retirá la tapa.

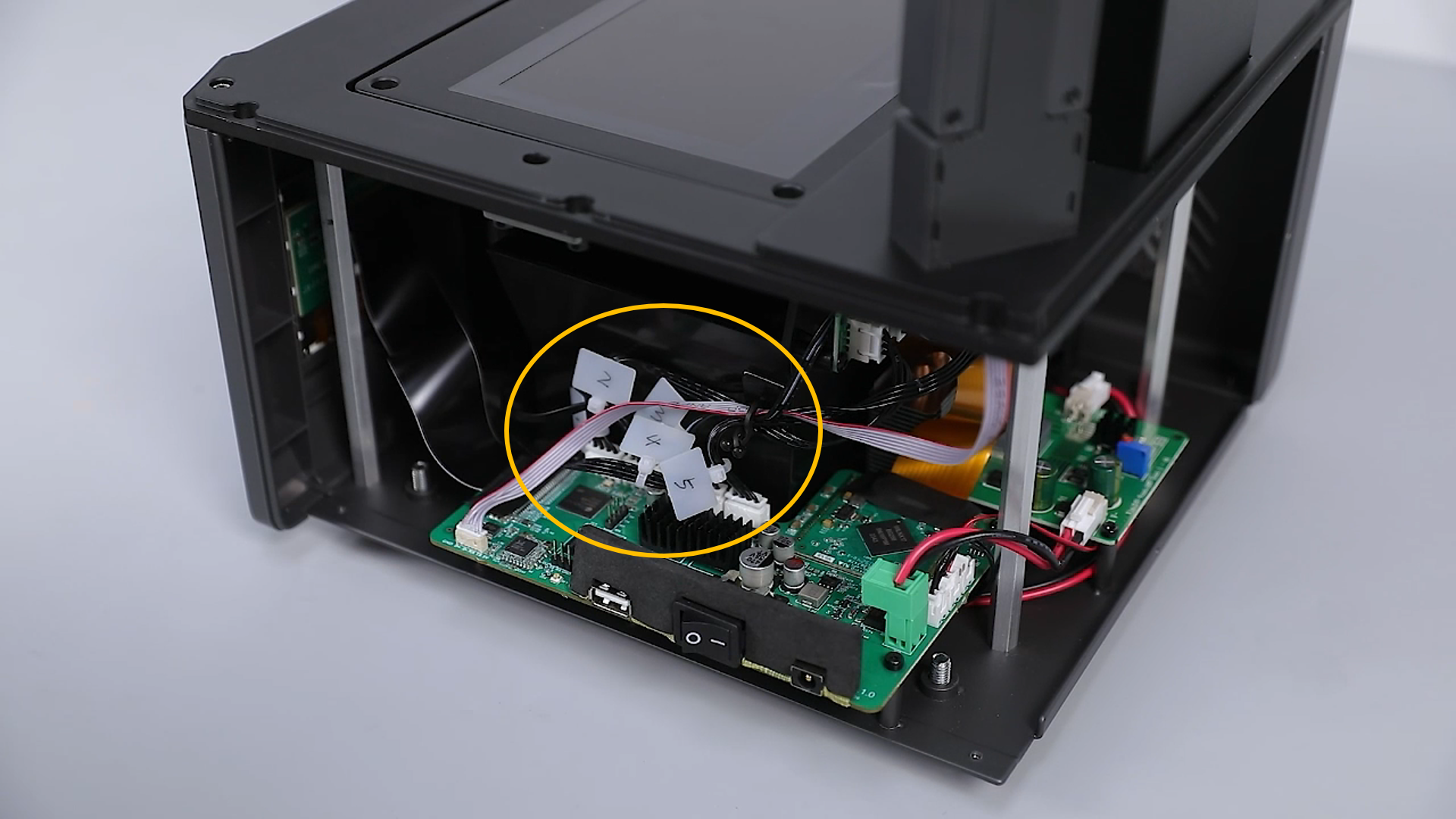

6. Usá precintos o etiquetas para marcar cada cable plano en la placa base y en la placa de interfaz.

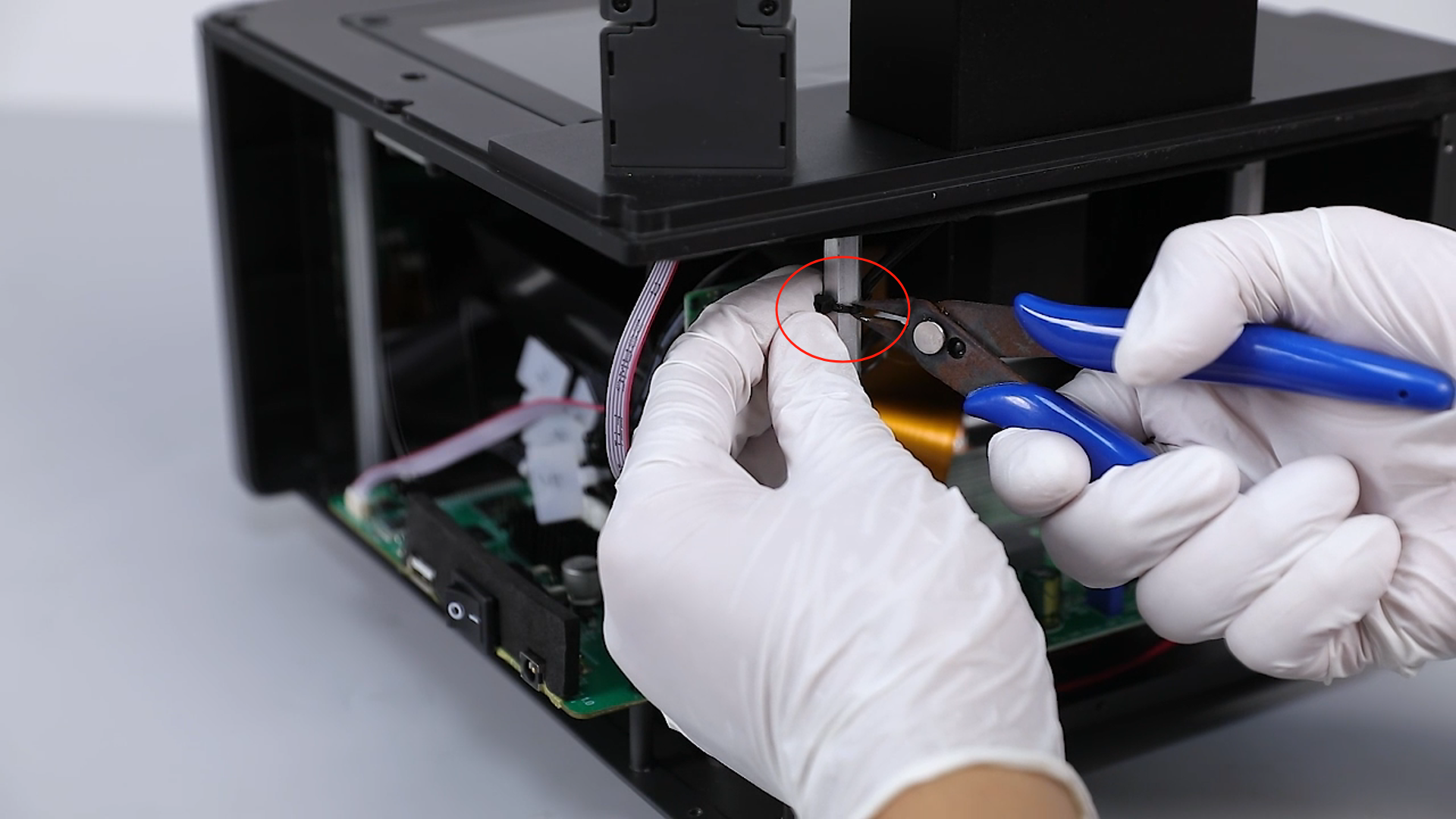

7. Usá el alicate de corte diagonal para cortar el precinto que sujeta el cable plano del sensor mecánico.
8. Desenchufá los cables planos de la placa de interfaz, la luz UV y los puertos de la placa base.
9. Despegá la cinta negra que cubre el puerto de la pantalla táctil en la placa base, levantá la trabita del conector y sacá el cable plano. (Podés guardar la cinta negra para volver a usarla).
10. Despegá la cinta negra que cubre el puerto de la pantalla LCD en la placa base, levantá la traba y retirá el cable plano de la LCD. (Podés guardar la cinta para reutilizarla).

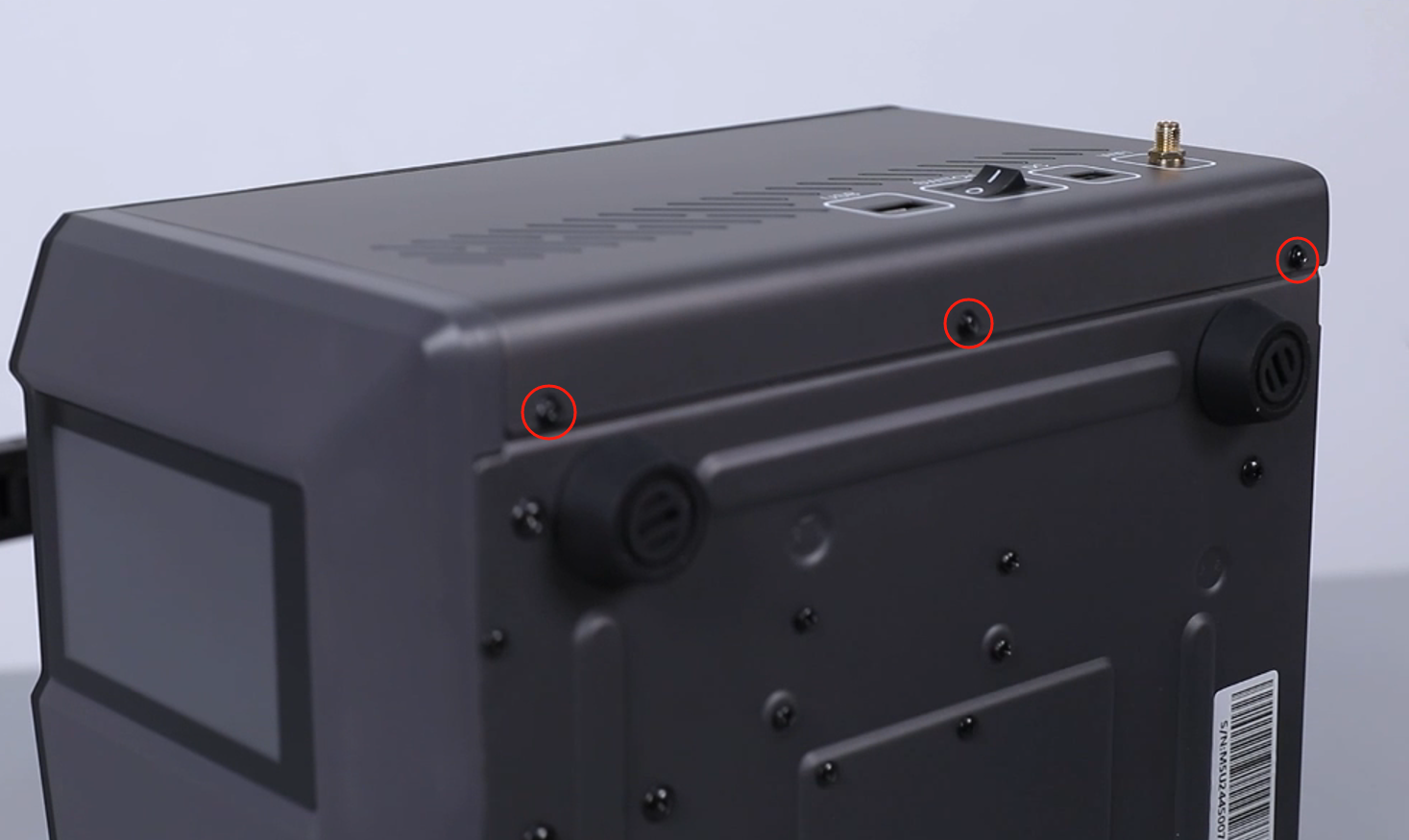

11. Aflojá los 3 tornillos superiores de la tapa izquierda con una llave Allen de 2.5 mm.
12. Aflojá los 3 tornillos inferiores de la tapa izquierda con una llave Allen de 2.0 mm y sacala.
13. Aflojá los dos tornillos de la parte inferior de la tapa frontal con una llave Allen de 2.0 mm.
14. Aflojá los ocho tornillos que fijan la tapa base de la impresora con una llave Allen de 2.5 mm y sacá todo el componente. Nota: Cuando aflojes los últimos dos, sostené la base para que no se caiga.
15. Aflojá los 4 tornillos de la placa superior del eje Z con una llave Allen de 3.0 mm y retirá la placa.
16. Aflojá los dos tornillos que aseguran la tuerca del husillo con una llave Allen de 2.5 mm.
17. Sostené el husillo con una mano y girá la tuerca con la otra para sacarla por la parte de arriba.
18. Sostené el motor por detrás y aflojá sus dos tornillos de fijación con una llave Allen de 2.5 mm.
19. Sacá el conjunto del motor por la parte trasera.
20. Desenchufá el cable plano del motor.
21. Aflojá los dos tornillos que aseguran la almohadilla amortiguadora con una llave Allen de 2.5 mm y sacala tirando para arriba.
22. Agarrá el motor nuevo, alinealo con los agujeros, poné la almohadilla amortiguadora en su lugar y ajustá los dos tornillos con una llave Allen de 2.5 mm.
23. Enchufá el cable plano del motor.
24. Alineá el conjunto del motor con los agujeros y ponelo en su posición de montaje.
25. Con la llave Allen de 2.5 mm, primero enroscá "tres cuartos" de los dos tornillos del motor y después terminalos de apretar los dos a la vez.
26. Agarrá la tuerca del husillo, sostené el husillo con una mano, girá la tuerca con la otra y enroscala en la parte superior del husillo.
27. Enroscala hasta que quede más o menos a 1 cm del tope.
28. Empujá el brazo de conexión para alinear los agujeros con la tuerca y, usando la llave Allen de 2.5 mm, enroscá "tres cuartos" de los dos tornillos. Nota: Todavía no los aprietes a fondo; eso lo hacemos después.
29. Agarrá la placa superior, alineala con los agujeros, ponela en su lugar y ajustá los cuatro tornillos con una llave Allen de 3.0 mm.
30. Agarrá el ensamble de la base y fijate bien la dirección de instalación guiándote por los agujeros de los tornillos.
31. Alineá la base, acomodala en su lugar y ajustá los ocho tornillos con una llave Allen de 2.5 mm. Nota: Acomodá bien todos los cables para no morderlos al instalar la tapa.
32. Ajustá los dos tornillos de la parte inferior de la tapa frontal con una llave Allen de 2.0 mm.
33. Agarrá la tapa izquierda, alineala con los agujeros, colocala y ajustá los 3 tornillos con una llave Allen de 2.5 mm.
34. Ajustá los 3 tornillos de la parte inferior de la tapa izquierda con una llave Allen de 2.0 mm.
35. Guiándote por las etiquetas, volvé a enchufar cada cable plano en la placa base y en la de interfaz.
36. Usá precintos para agarrar el cable plano del sensor mecánico, ordená todos los cables y pasalos por los clips de sujeción.
37. Enchufá el cable de la pantalla táctil, cerrá la traba y ponele cinta. Nota: El cable de la pantalla táctil tiene una dirección de instalación específica.
38. Enchufá el cable plano de la LCD, cerrá la traba y ponele cinta. Nota: El cable de la LCD también tiene una dirección de instalación específica.
