Mars 4 Ultra: Cómo cambiar el ventilador

Acá te explicamos paso a paso cómo cambiar el ventilador de la Mars 4 Ultra. Es un mantenimiento sencillo para asegurar que tu equipo no levante temperatura. Seguí las instrucciones con cuidado y acordate de desenchufarla antes de arrancar.

Herramientas y materiales

• 1x Llave Allen de 2.5mm
• 1x Llave Allen de 2.0mm
• 1x Destornillador Phillips
• Guantes

Video tutorial

Próximamente.

Instrucciones

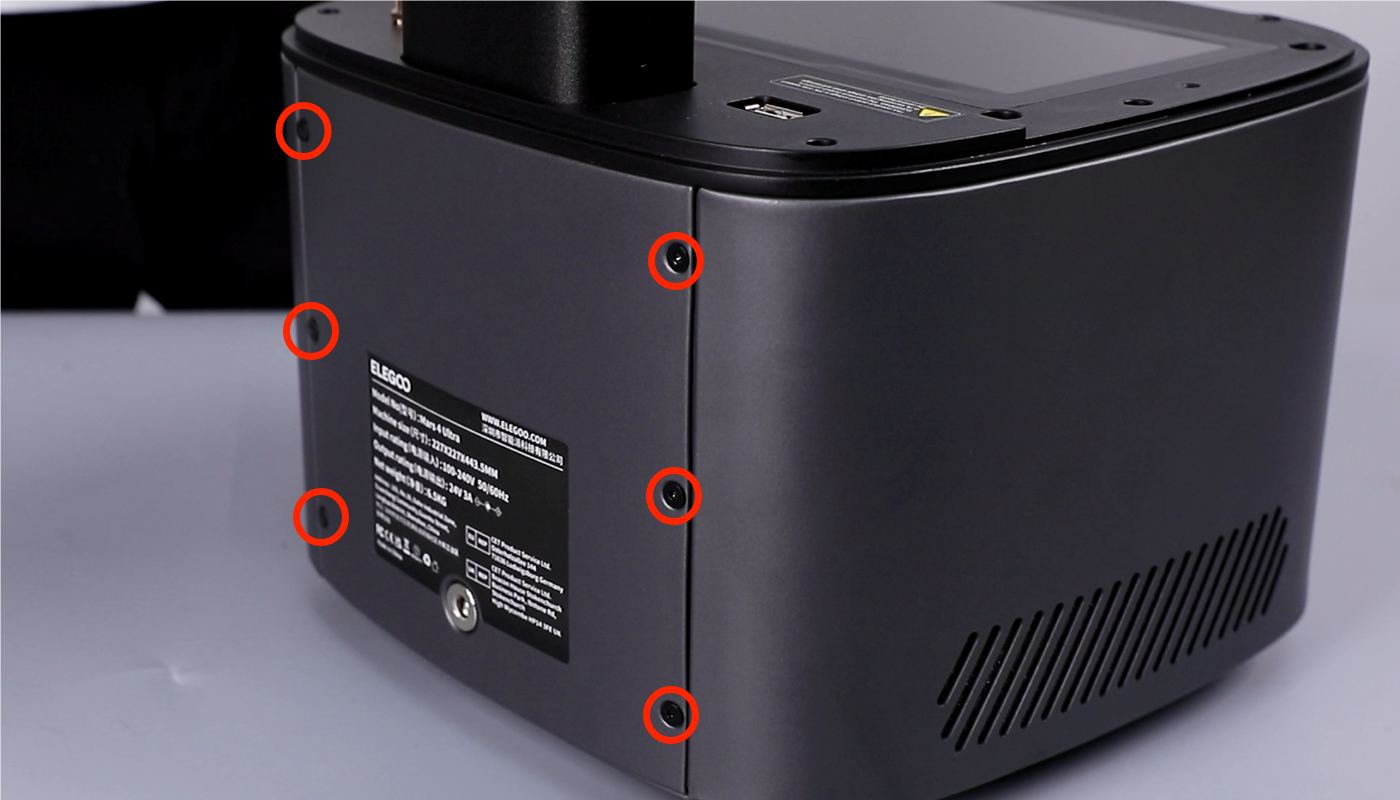

1. Con una llave Allen de 2.0mm, sacá los seis tornillos que sujetan la tapa trasera.

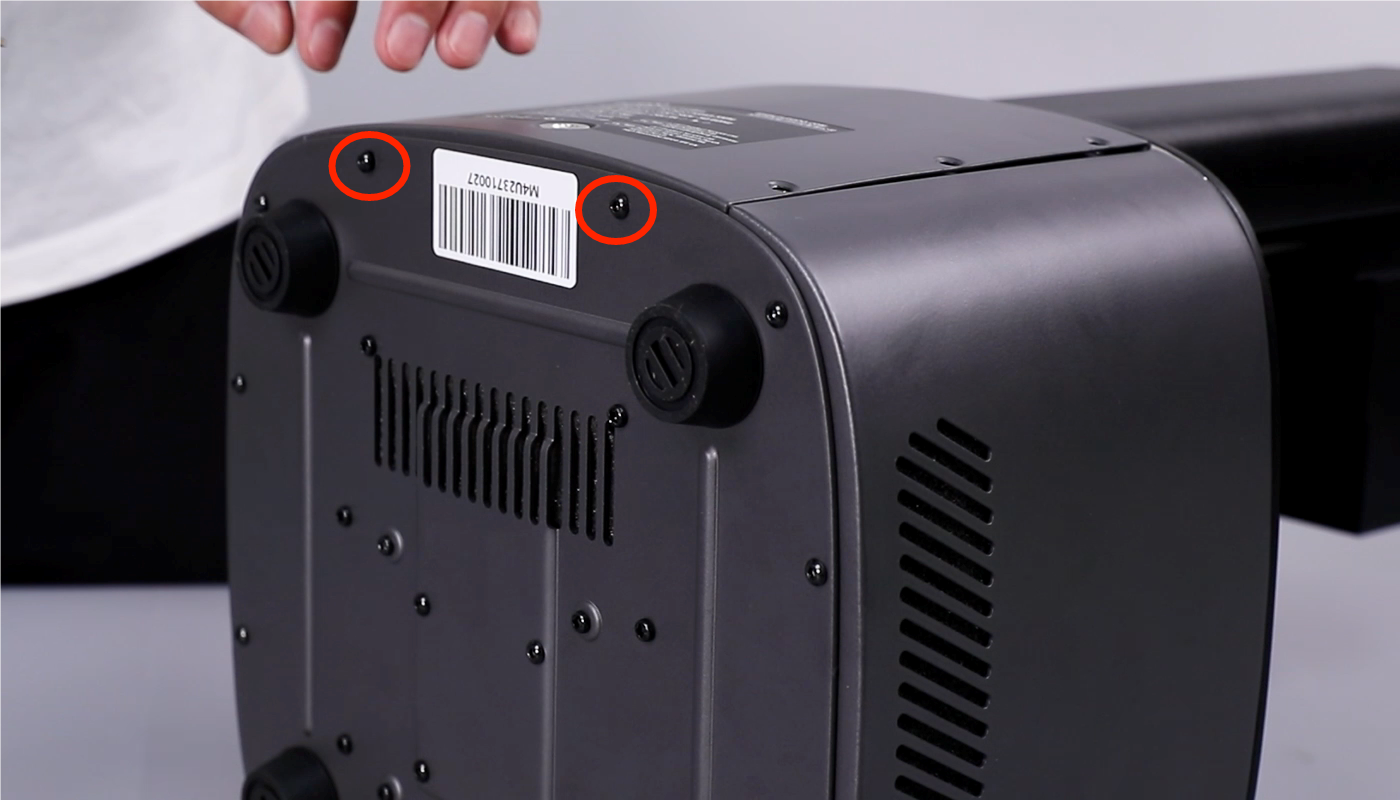

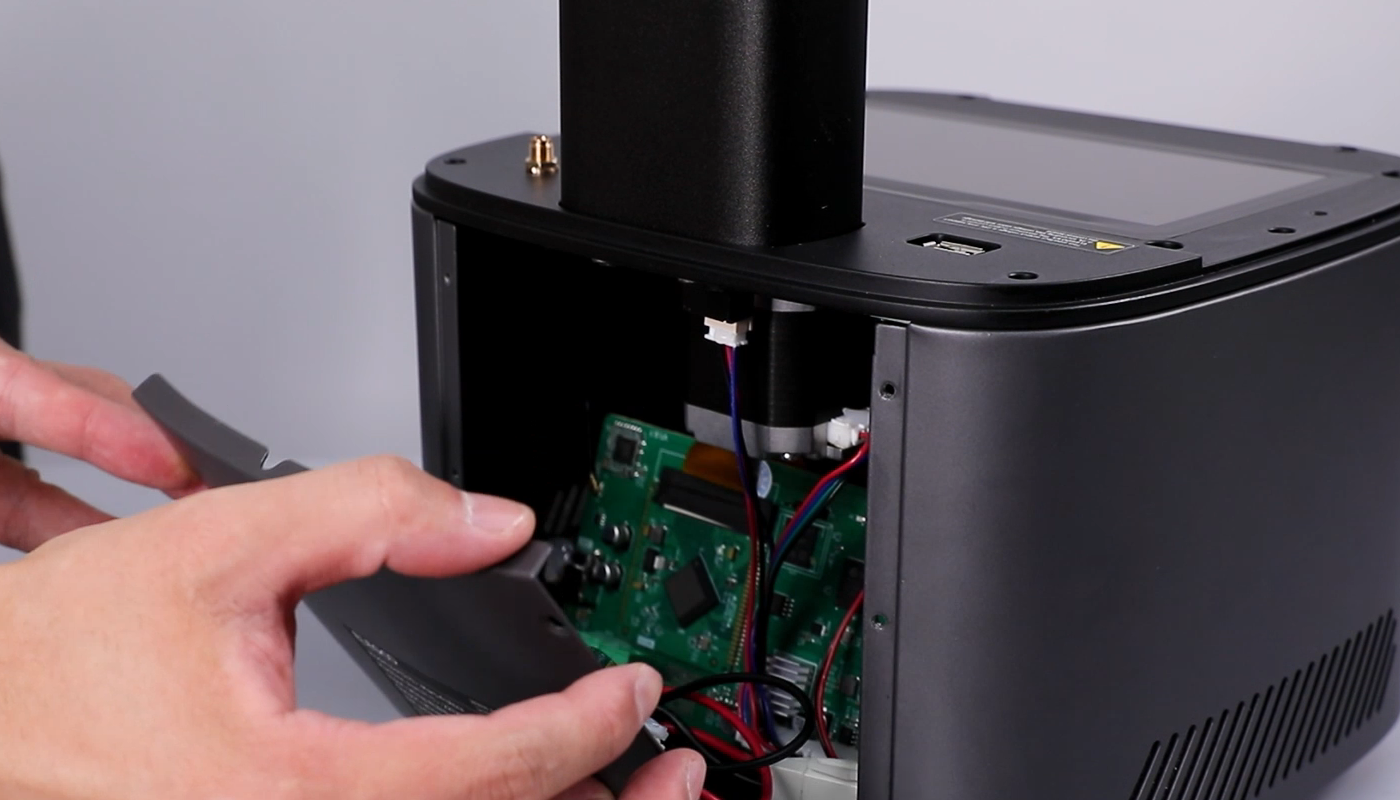

2. Con una llave Allen de 2.5mm, sacá los dos tornillos que sujetan la tapa de abajo de la impresora. Sacá la tapa inferior.

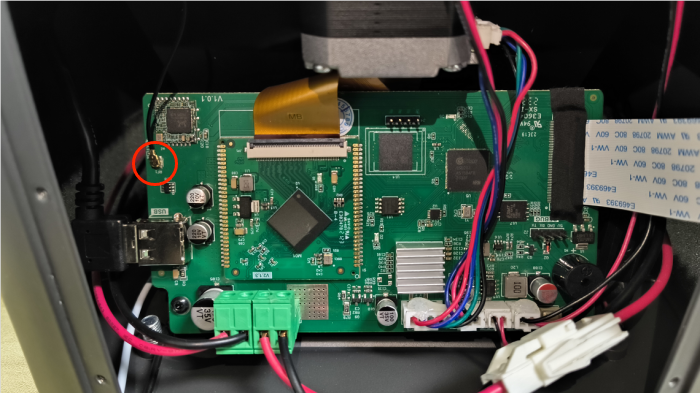

3. Despegá la cinta negra que agarra el puerto de la antena Wi-Fi. Desconectá la antena.

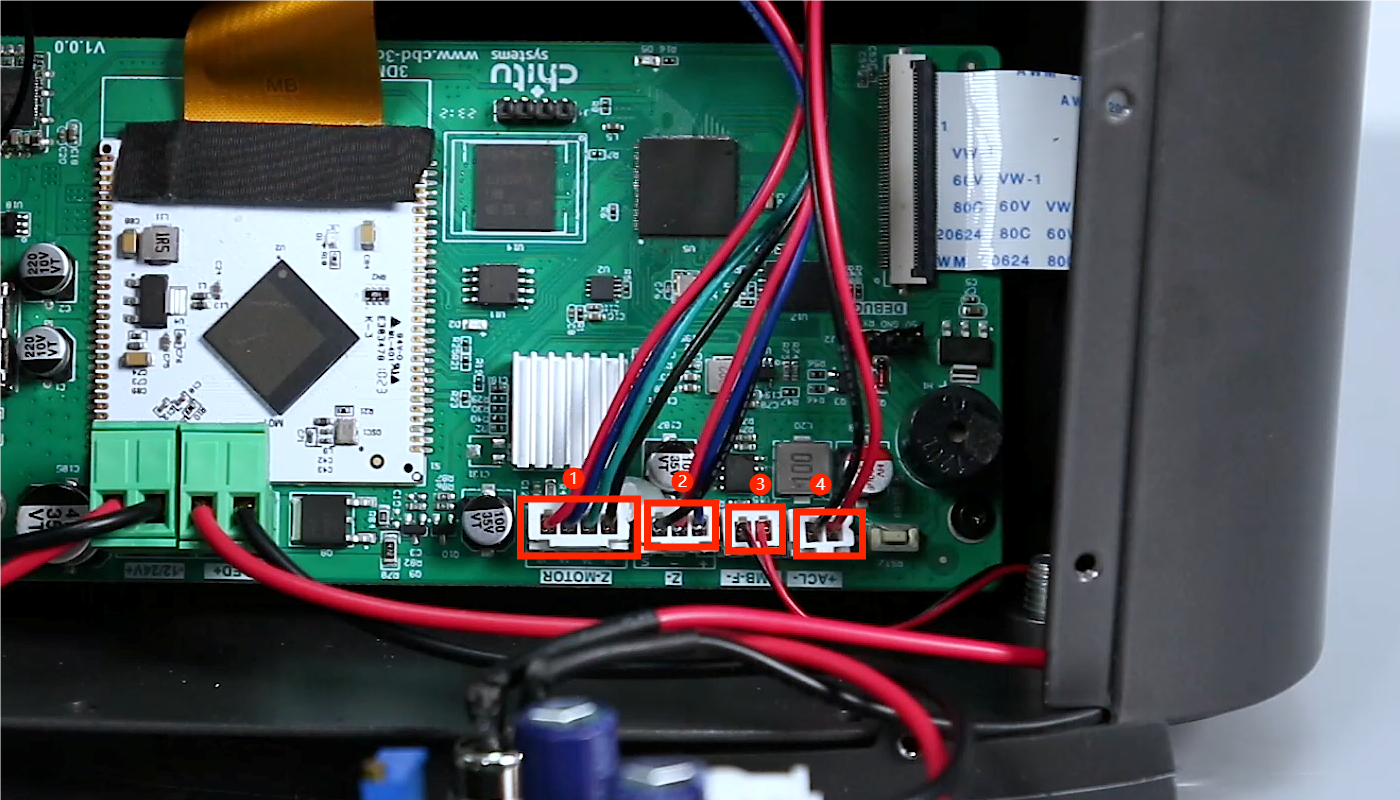

4. Desconectá en orden: ① el cable del motor, ② el cable del fin de carrera, ③ el cable del ventilador y ④ el cable del purificador USB.

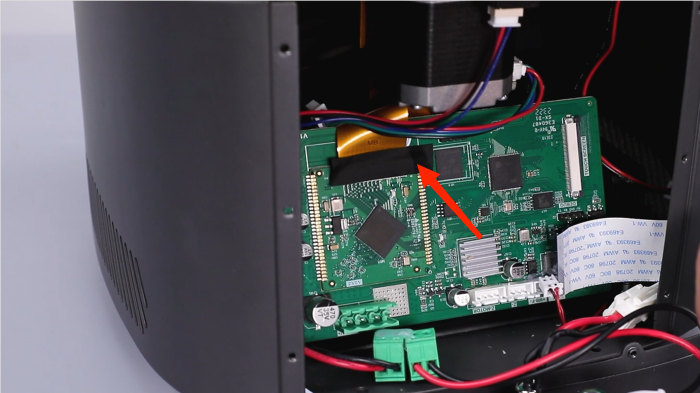

5. Despegá la cinta negra del puerto del cable flex del LCD. Levantá la traba que sujeta el cable flex del LCD y sacalo.

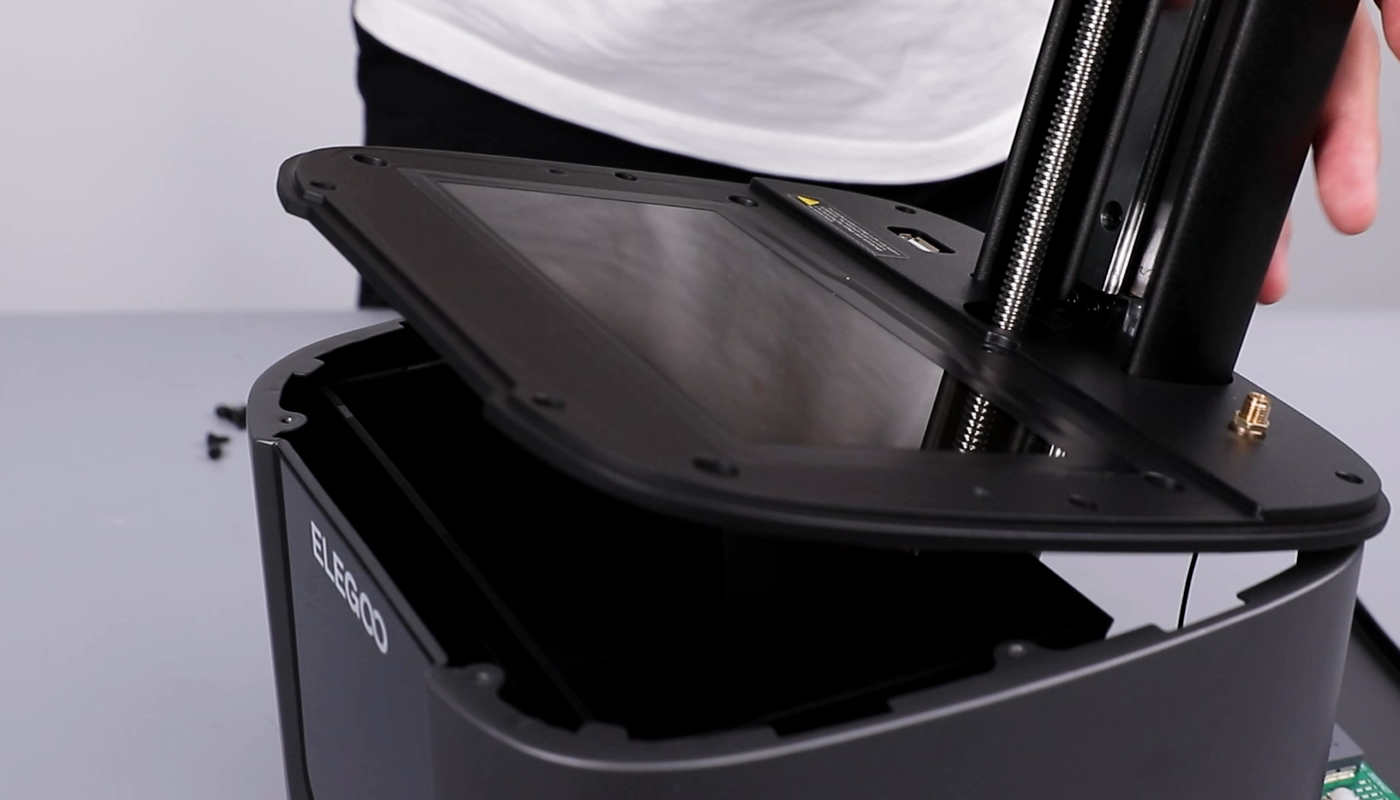

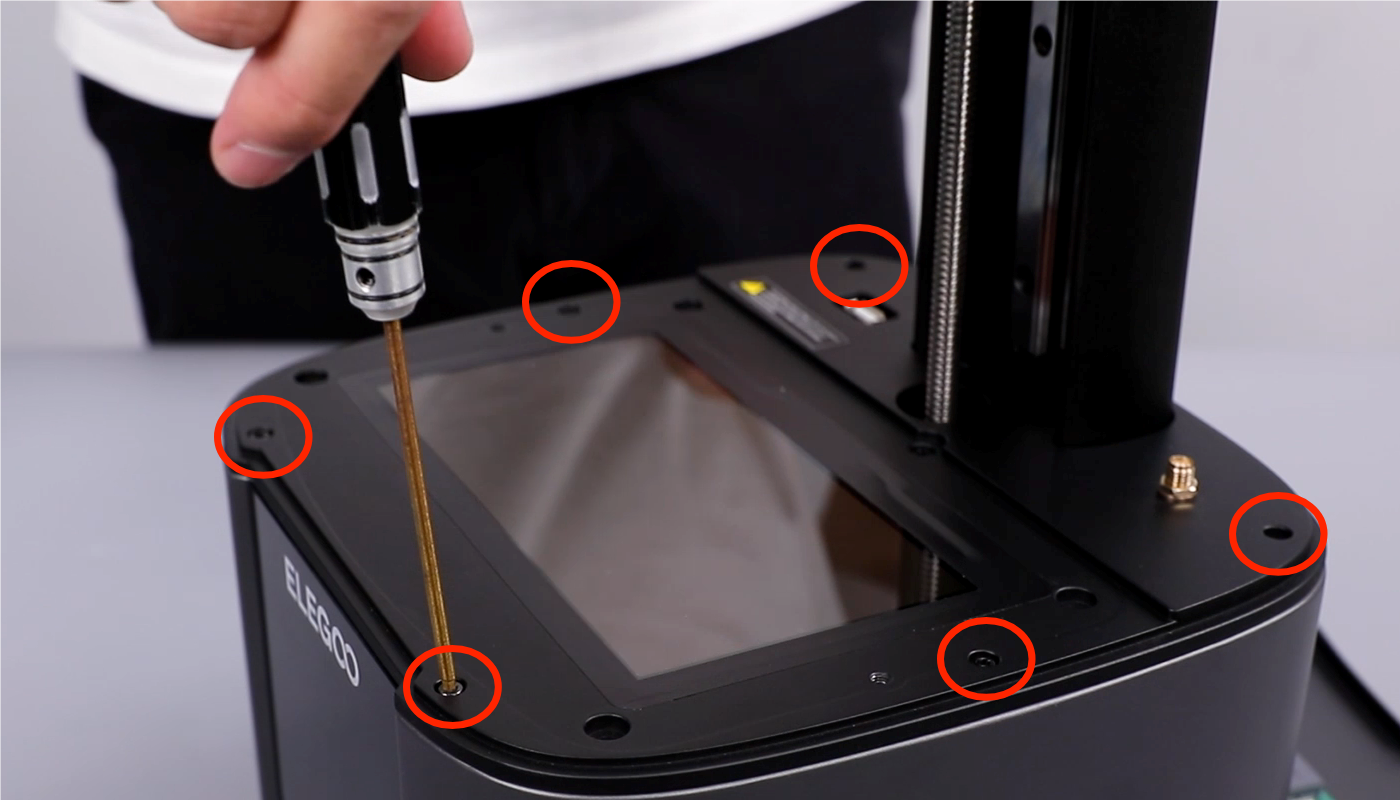

6. Con una llave Allen de 2.5mm, aflojá los seis tornillos de la carcasa central. (Tené cuidado con los cables). Sacá la carcasa central.

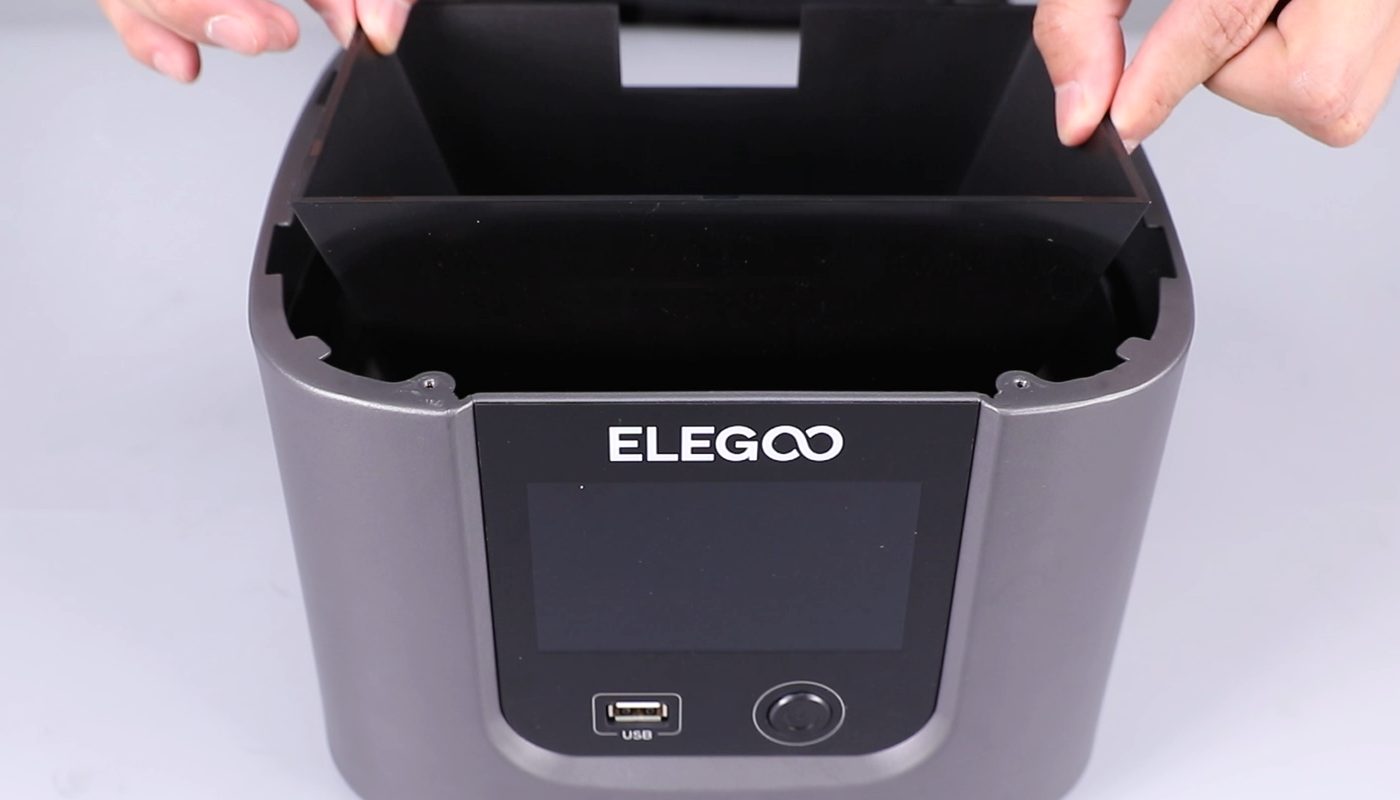

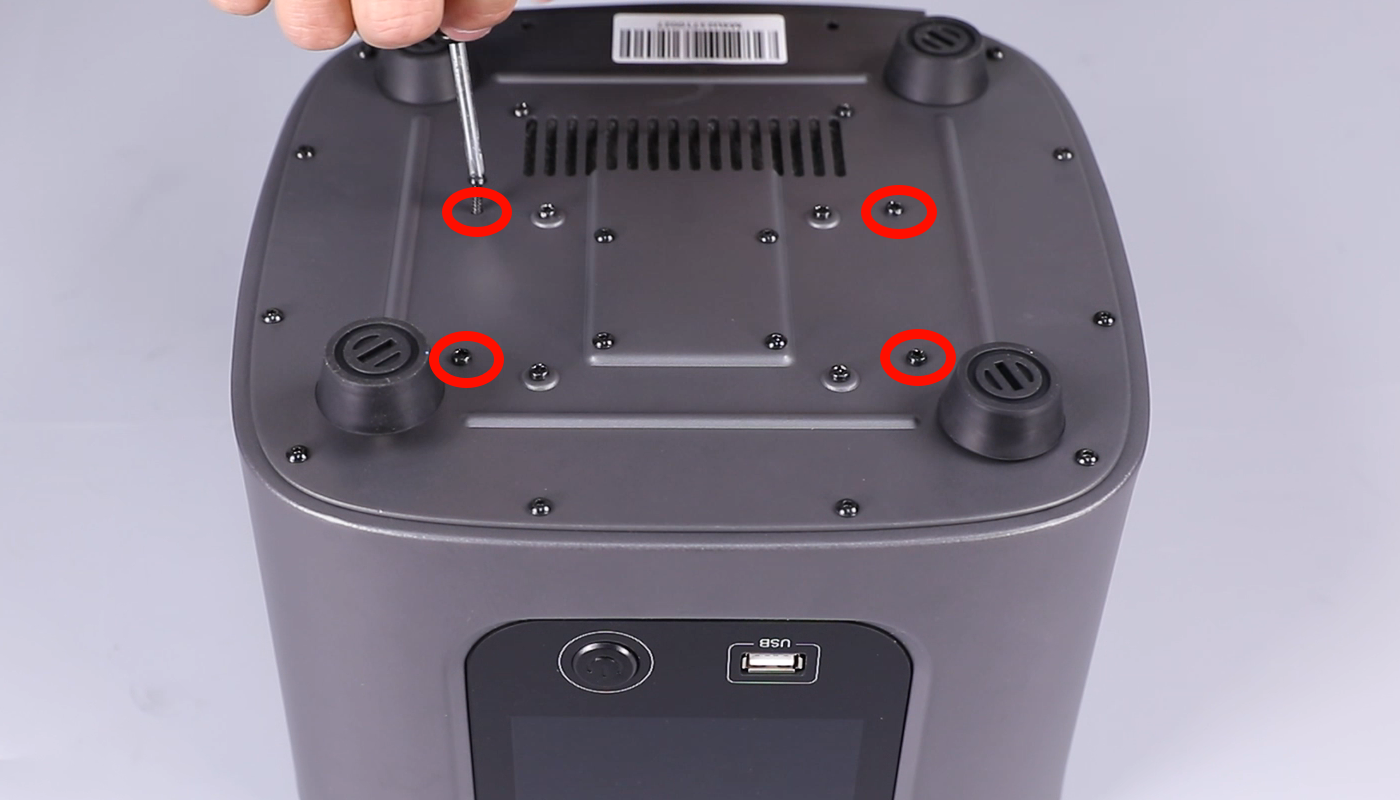

7. Con un destornillador Phillips, aflojá los cuatro tornillos que sujetan el parasol de la lente en la base de la impresora. Sacalo.
   (NOTA: La parte de arriba está conectada a un ventilador).

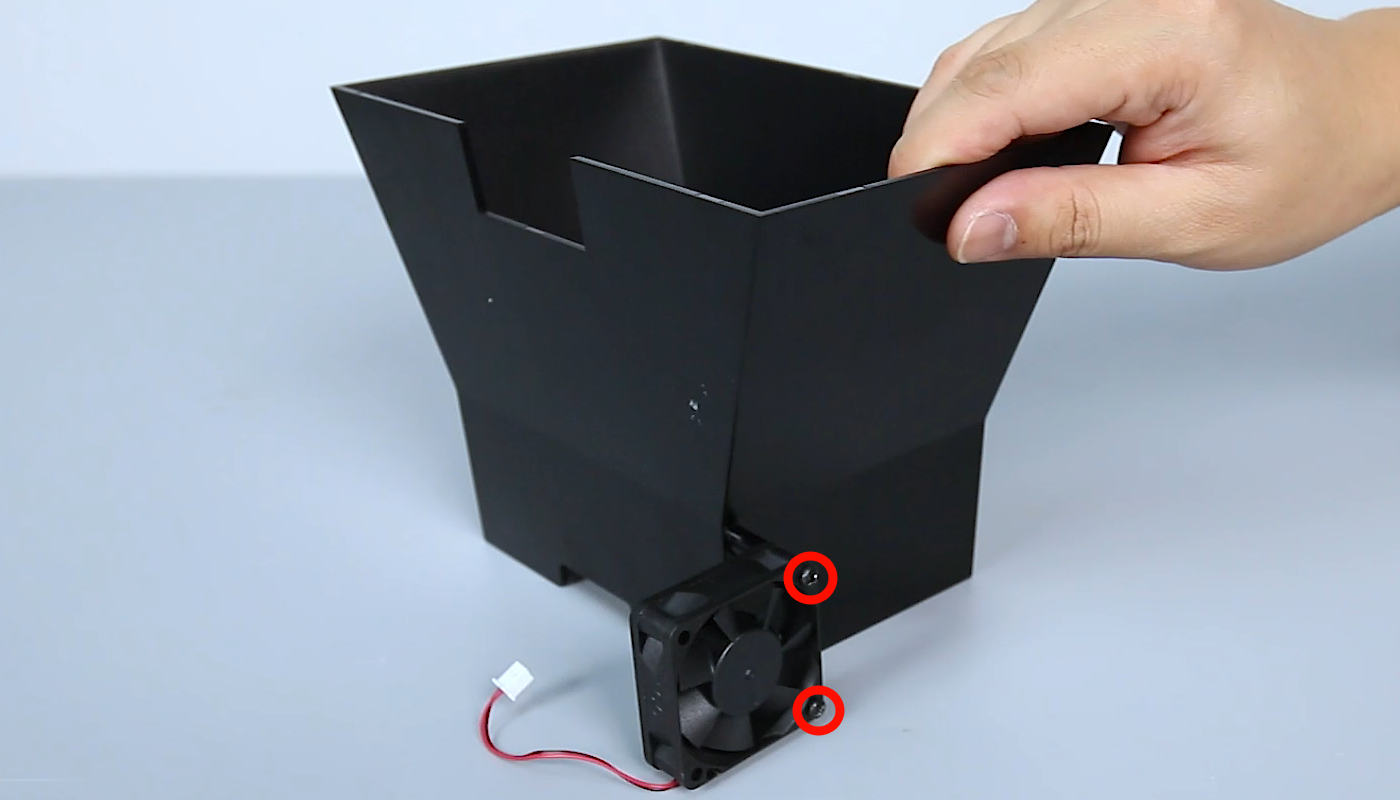

8. Con el destornillador Phillips, aflojá los dos tornillos que sujetan el ventilador que está arriba del parasol. Sacá el ventilador viejo.
9. Prepará el ventilador nuevo. Alinealo con los agujeros y ponelo en su lugar. (Acordate de fijarte cuál es el frente y cuál el dorso). Con el destornillador Phillips, ajustá los dos tornillos para fijarlo.
10. Alineá el parasol con los agujeros y ponelo en su lugar. Con el destornillador Phillips, ajustá los cuatro tornillos que lo sujetan a la base de la impresora.
11. Alineá la carcasa central con los agujeros y ponela en posición. Con la llave Allen de 2.5mm, ajustá los seis tornillos.
12. Volvé a conectar: ① el cable del motor, ② el cable del fin de carrera, ③ el cable del ventilador y ④ el cable del purificador USB.
13. Volvé a enchufar la antena Wi-Fi en la placa base. Asegurá el conector con la cinta negra.

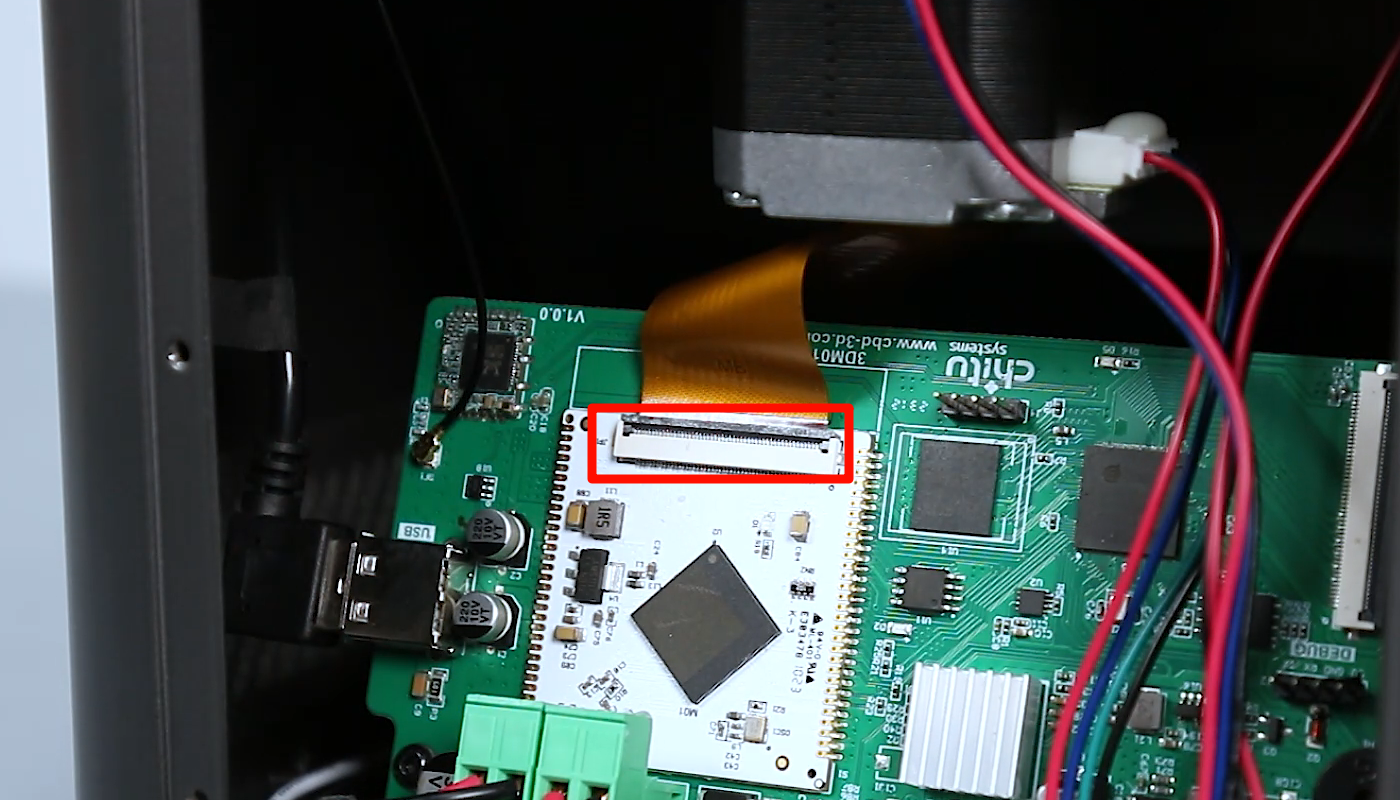

14. Levantá la traba del conector del LCD. Enchufá el cable flex y bajá la traba. Aseguralo con la cinta negra.
15. Cerrá la tapa trasera. Con la llave Allen de 2.0mm, ajustá los 6 tornillos.
16. Ajustá los dos tornillos de la base con la llave Allen de 2.5mm.
17. Prendé la impresora. Seleccioná Tools - Exposure - Next.
    La pantalla LCD va a mostrar el logo de exposición. Si el ventilador gira bien, la impresora ya está lista para usar.

Galería de referencia

Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
