Reemplazo de la placa adaptadora

Esta guía te explica paso a paso cómo cambiar la placa adaptadora de tu impresora Jupiter. Asegurate de tener a mano las herramientas necesarias y de trabajar siempre con la máquina apagada y desenchufada. Seguí las instrucciones con cuidado para no dañar ningún componente.

Herramientas y materiales

• 1 llave Allen de 2.5 mm

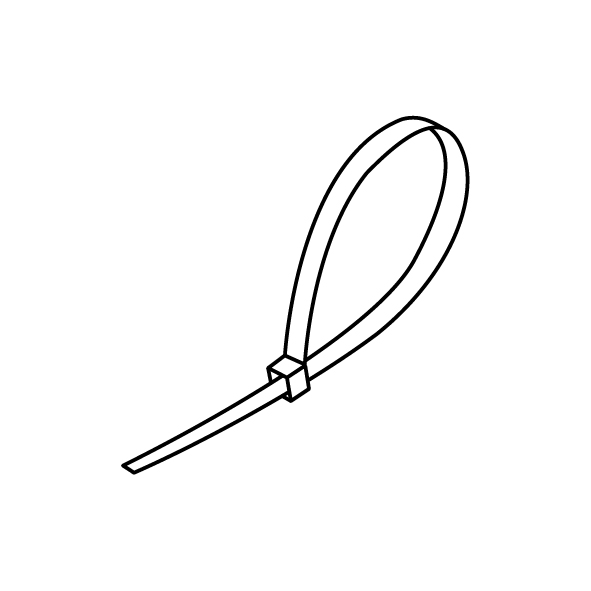

• Precintos

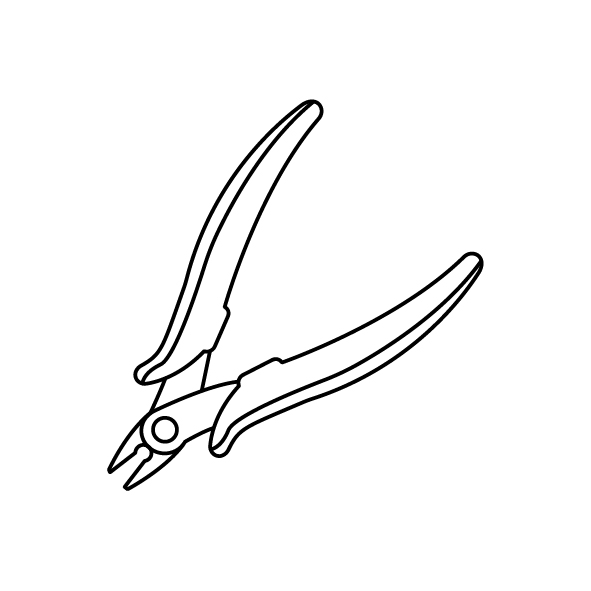

• Un alicate de corte diagonal
• Una placa adaptadora nueva

Instrucciones

1. Apagá la impresora y desenchufá el cable de alimentación.

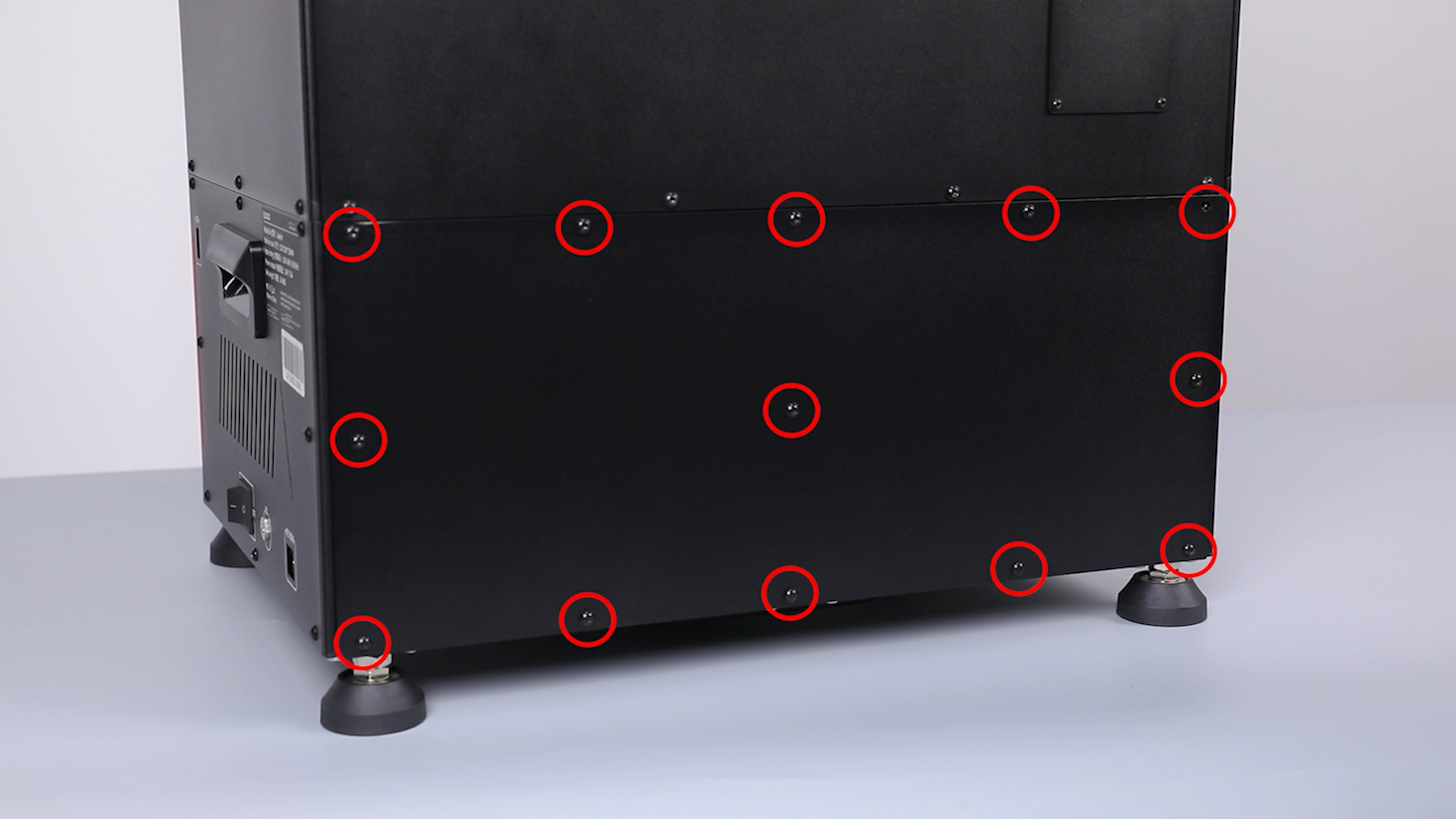

2. Aflojá los 13 tornillos que fijan la tapa trasera usando una llave Allen de 2.5 mm.

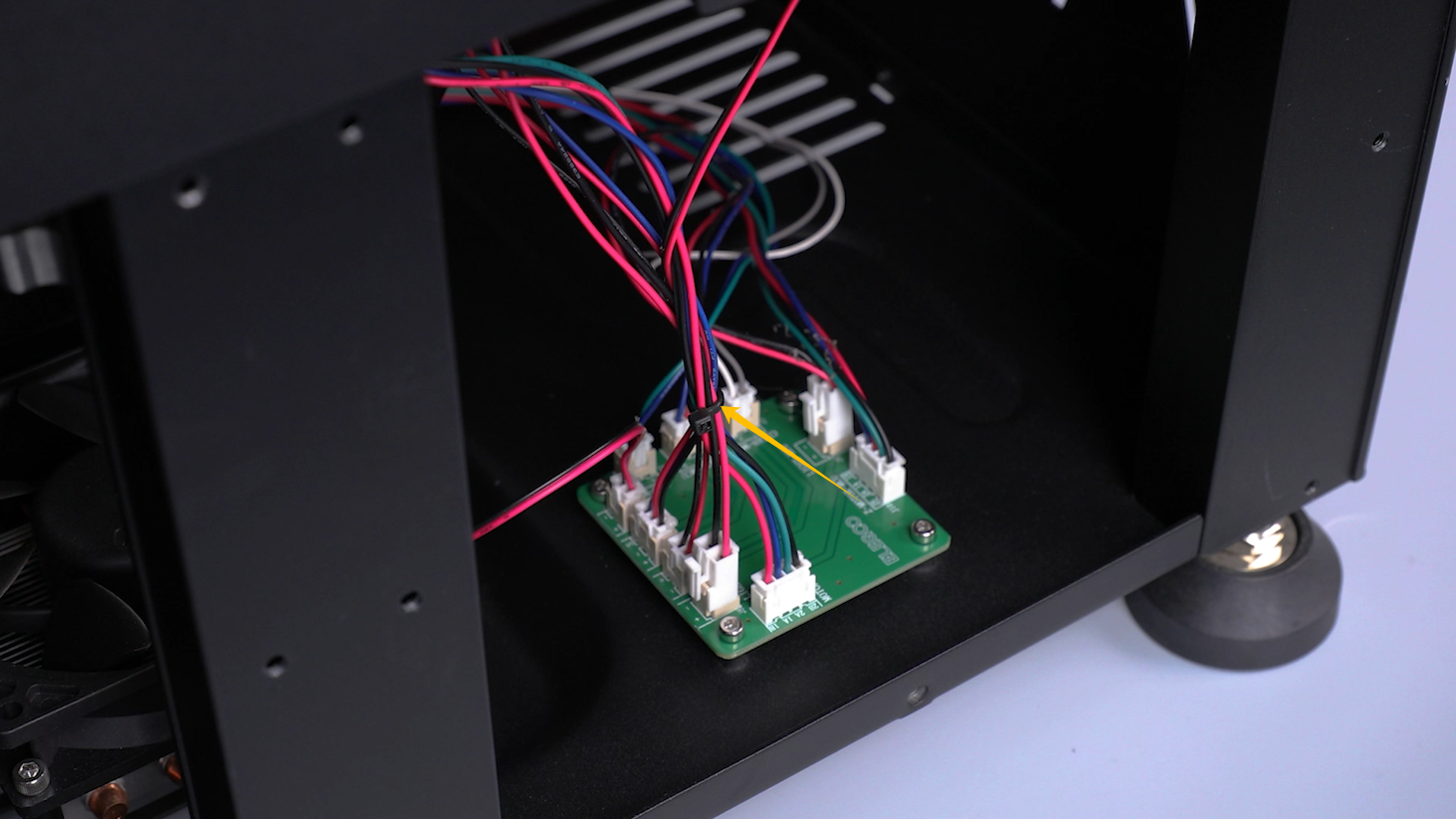

3. Apoyá la tapa trasera en posición horizontal. Cortá los precintos que sujetan los cables usando un alicate de corte diagonal.

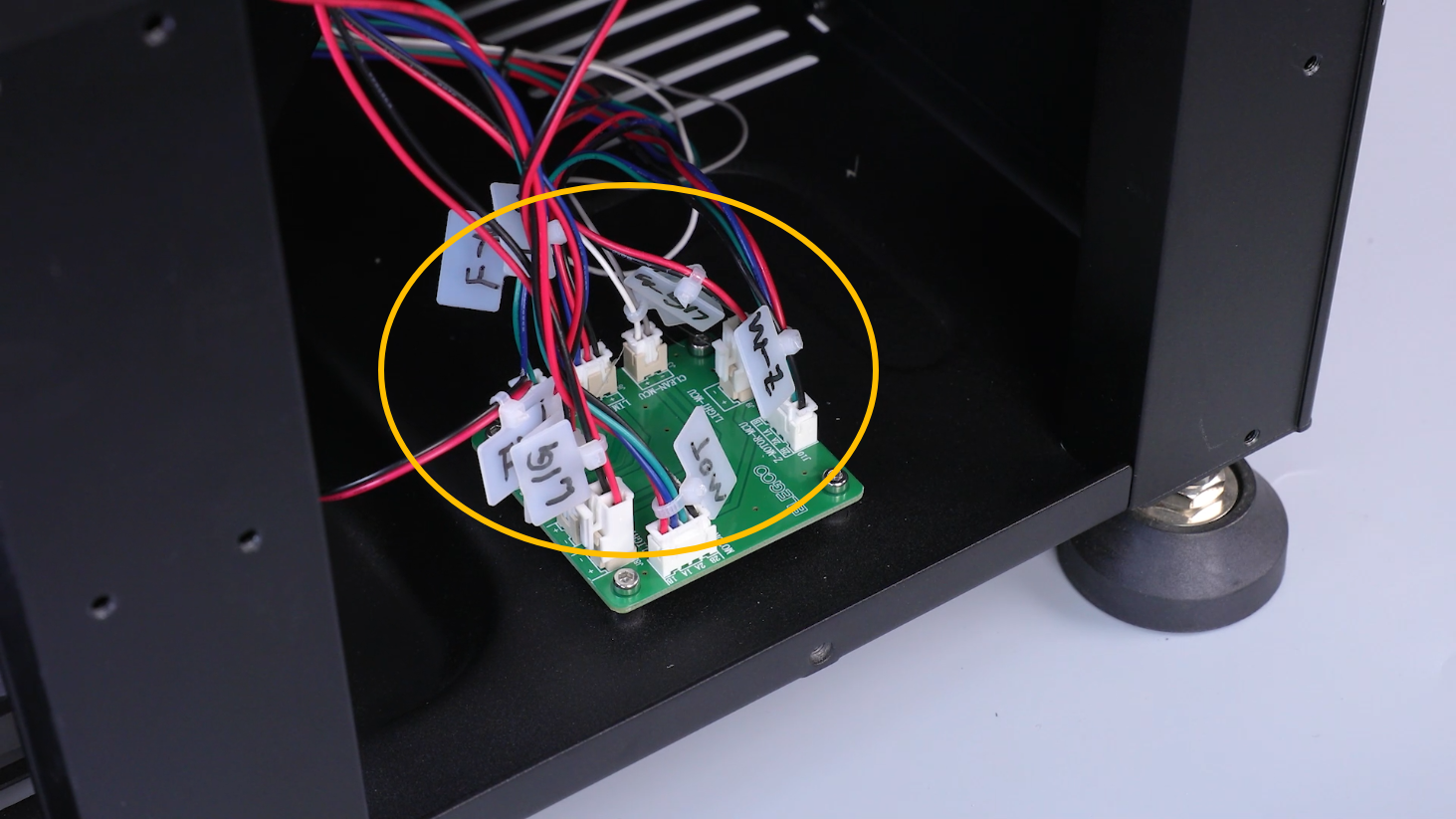

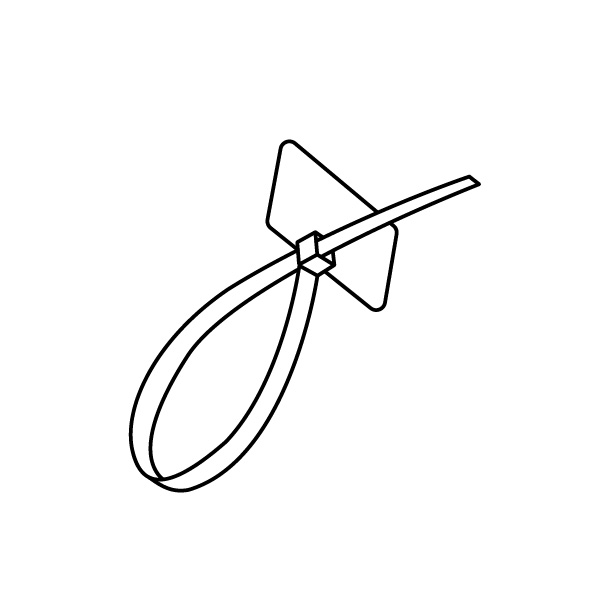

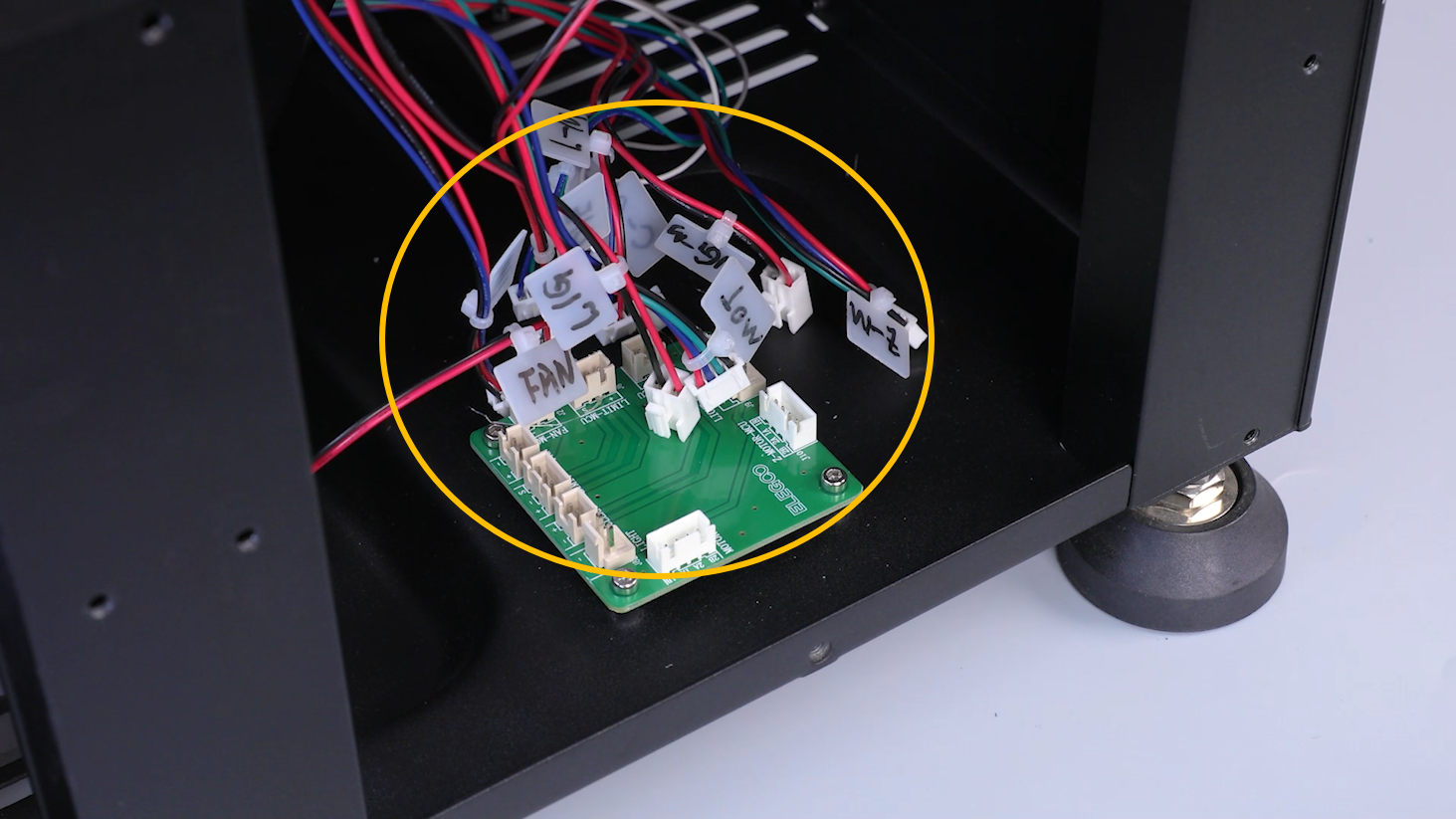

4. Usando etiquetas o precintos para rotular, marcá los cables en la placa adaptadora.
5. Desconectá los cables de todos los puertos de la placa adaptadora.

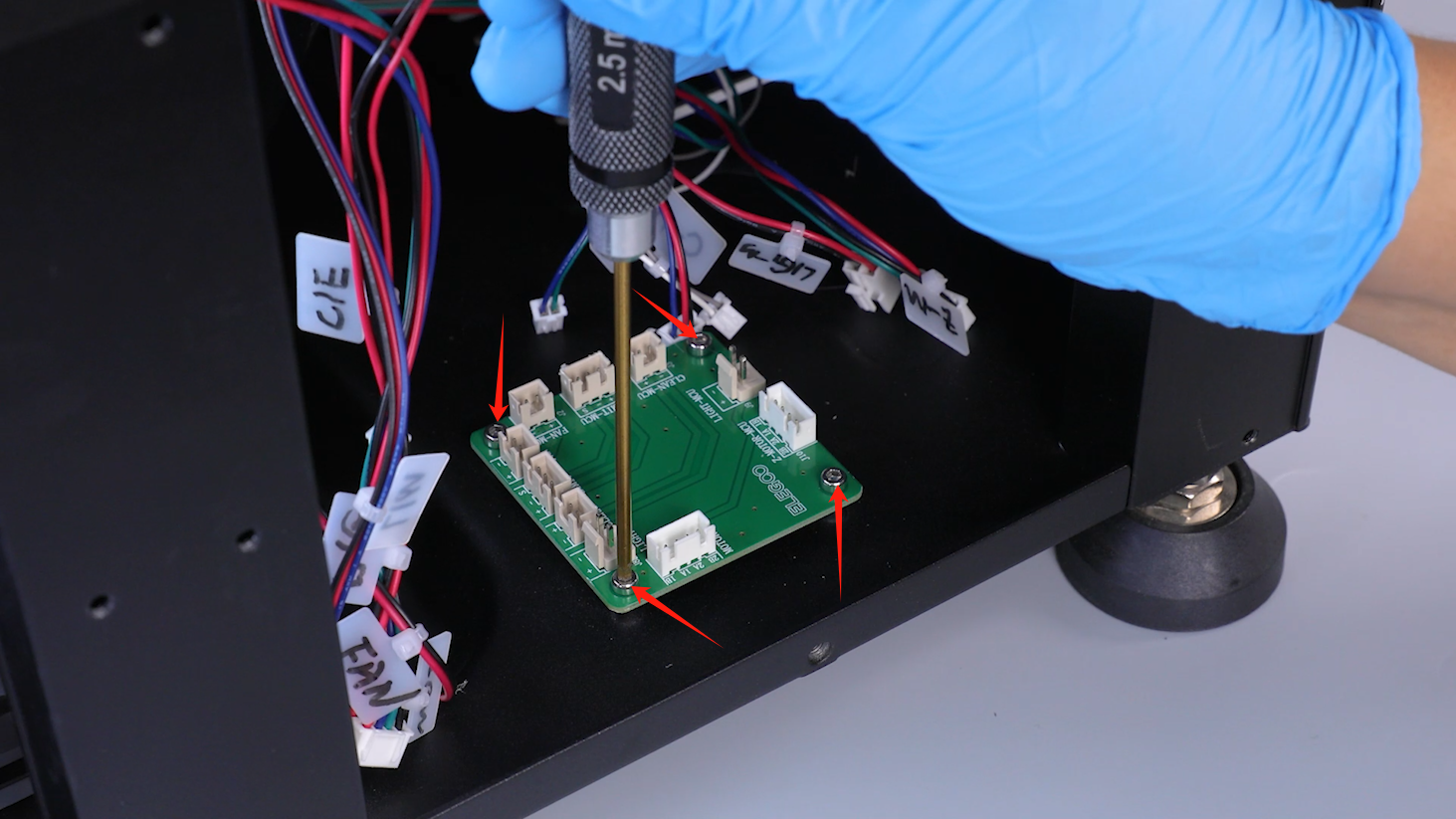

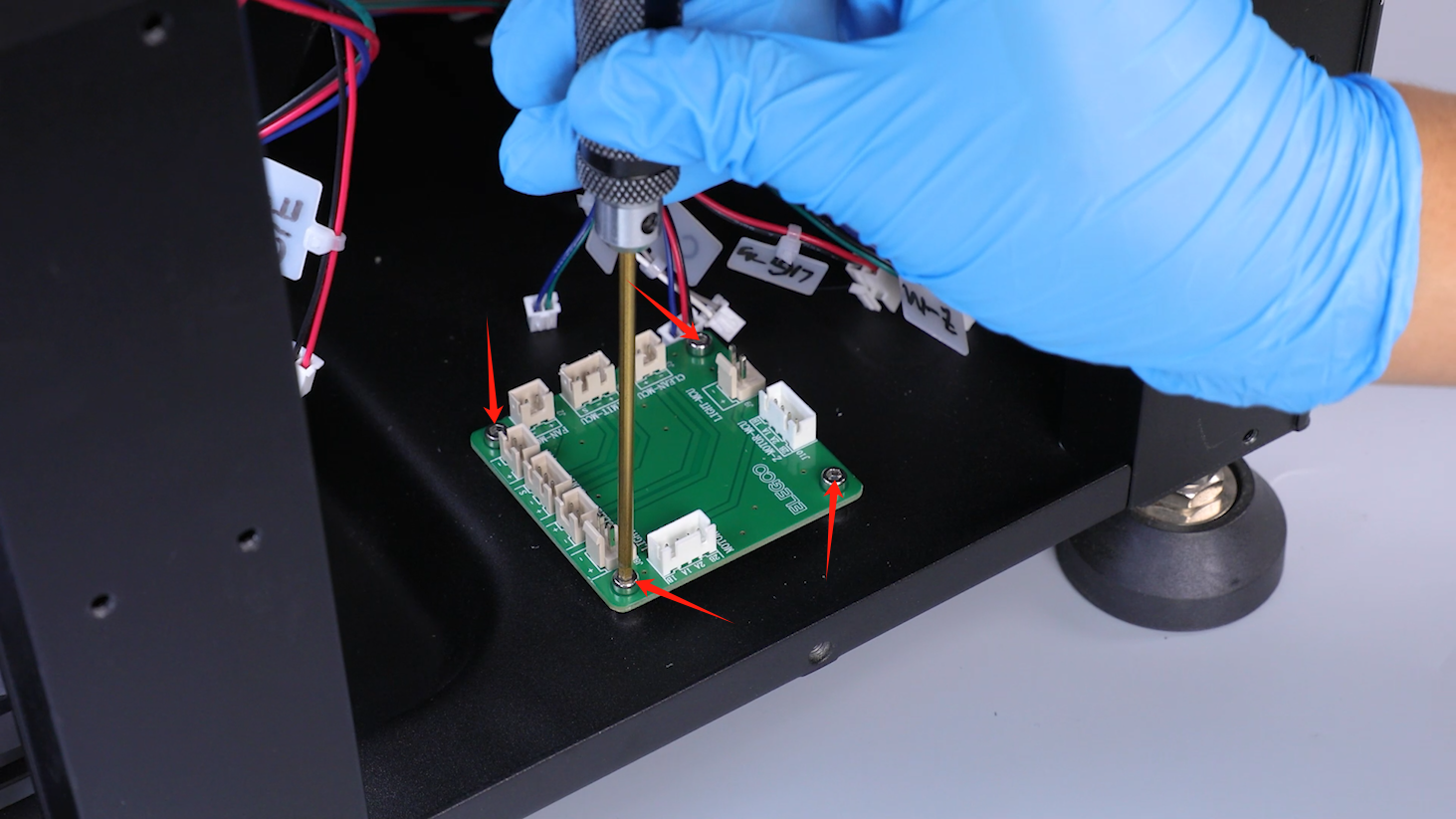

6. Aflojá los cuatro tornillos que fijan la placa adaptadora con la llave Allen de 2.5 mm. Sacá la placa adaptadora vieja.
7. Prepará la nueva placa adaptadora. Alineala con los agujeros de los tornillos y acomodala en su posición. Ajustá los cuatro tornillos usando una llave Allen de 2.5 mm.

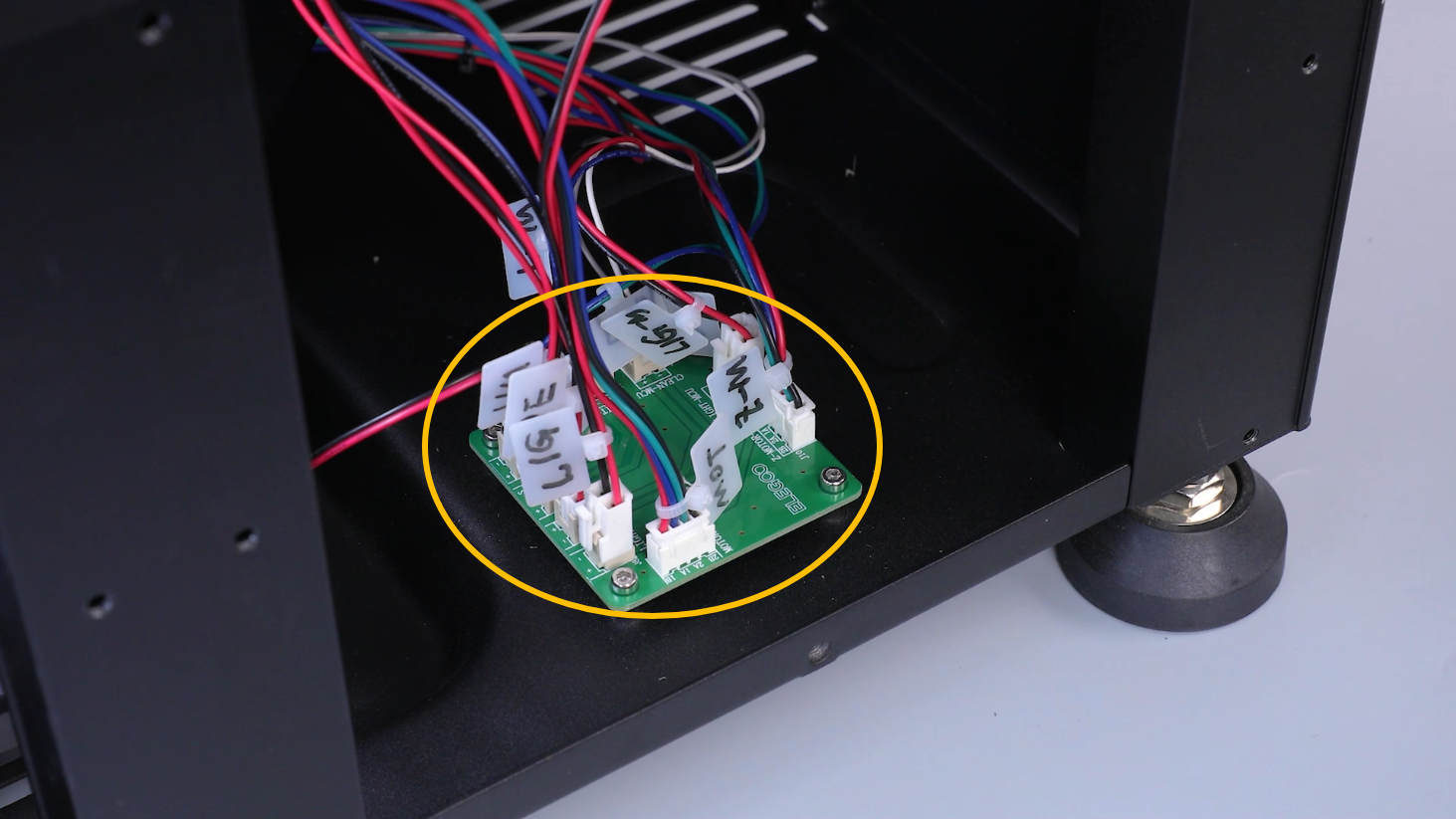

8. Conectá los cables planos en la placa adaptadora guiándote por la información de las etiquetas.

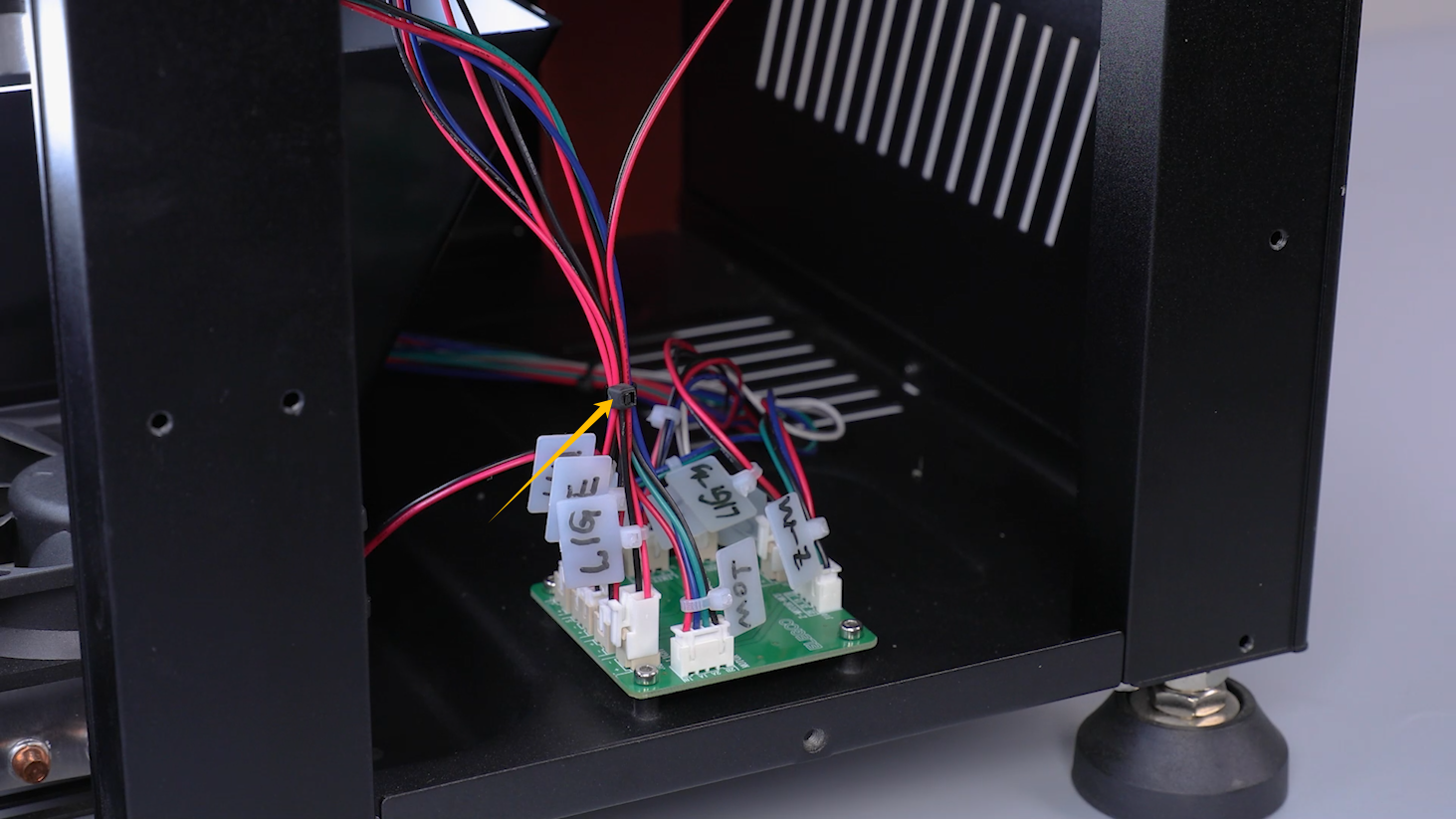

9. Asegurá los cables usando nuevos precintos.
10. Alineá la tapa trasera con los agujeros de los tornillos y acomodala en su lugar. Ajustá los 13 tornillos con la llave Allen de 2.5 mm.
11. Prendé la impresora. Fijate si la luz indicadora del purificador de aire está encendida.
12. Seleccioná System - Light On en la pantalla táctil.
13. Seleccioná Tool - Calibrate - Next en la pantalla táctil. Cuando la pantalla LCD se prende, el ventilador de enfriamiento tiene que empezar a girar.
14. Prendé la impresora. Seleccioná Tools - Manual - Calibration. La impresora ya está lista para usar si el eje Z vuelve a su posición de origen.
